◆ 방진 마운트 : HSD

방진마운트  HSD series

 Air Vibration Isolation Mount

hsd-%eb%b0%a9%ec%a7%84%eb%a7%88%ec%9a%b4%ed%8a%b8-%ec%8b%9c%eb%a6%ac%ec%a6%88-ivic

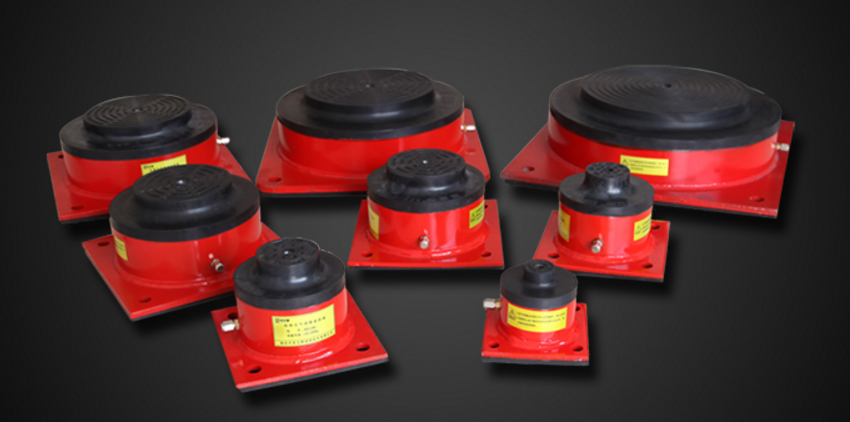

HSD 방진마운트(에어스프링방식)



[ 특징 ]

  • 압축공기를 사용한 에어스프링식 방진마운트로서, 장비자체의 진동을 흡수합니다.
  • 설치가 간단하고, 압축공기만 주입하면 됩니다.
  • 방진마운트 상부에 설치용 볼트가 있어서, 장비와 견고하게 체결할수 있습니다.
  • 방진마운트 하부에 고무판이 있어서, 미끄러지지 않습니다.
  • 방진마운트를 평판Plate와 합쳐서 방진대로 사용할수 있습니다.
  • 아파트형 공장의 진동문제를 해결합니다.
  • 압축공기가 빠져도 제품 손상이 없으며, 다시 공기를 주입하여 사용하시면 됩니다.
  • 원산지 ; 중국

[ 사용처 ]

  •   아파트형 공장의 방진용설비.
  •   대형기계류(프레스기기, 타발기)등 동하중이 큰 설비의 진동절연.
  •   회전기기(공기압축기, 터빈)의 진동절연.
  •   층간소음이 우려되는 기기.
  •   공조기 및 방진이 필요한 기기.

[ 설치시 주의사항 ]

  •   사용온도범위 ; -5 ~ 70℃
  •   고온의 기름, 산(酸)등이 사용되는 경우는 고무덮게를 씌워서 사용할것.
  •   방진마운트를 장비에 장착 후, 압축 공기를 주입하여 사용할 것. (슈레더 방식)
  •   사용공기압력 범위 ; 0.2 ~ 0.6 ㎫
  •   하중 허용범위 내에서 사용할 것.

[ 제품 사양 ]

hsd-a-%ec%8b%9c%eb%a6%ac%ec%a6%88-%ec%82%ac%ec%96%91-ivic

[ 설치예 ]

%ed%94%84%eb%a0%88%ec%8a%a4%ea%b8%b0-%eb%b0%a9%ec%a7%84%eb%a7%88%ec%9a%b4%ed%8a%b8-ivic

방진마운트-프레스 기계

%ed%94%84%eb%a0%88%ec%8a%a4%ea%b8%b0-%eb%b0%a9%ec%a7%84%eb%a7%88%ec%9a%b4%ed%8a%b8-%ec%95%84%ec%9d%b4%eb%b9%85

방진마운트-아파트형공장

%ec%a0%88%eb%8b%a8%ea%b8%b0-%eb%b0%a9%ec%a7%84%eb%a7%88%ec%9a%b4%ed%8a%b8-ivic

방진마운트 ( 절단가공기 )

hsd-install03-3

방진대–(유체펌프 적용)

방진마운트 ( 3차원가공기 적용 )
