◆ 소형정밀 제진마운트:SBA

소형 정밀 제진Mount

Small & Coil Spring type Anti-Vibration Mount

SBA series-COIL SPRING ANTI VIBRATION MOUNT, low frequency mount, 선박용 방진,

 [ 특 징  Feature ]

  • 코일스프링 방식의 정밀 제진/방진 시스템입니다.
  • 전기, 압축공기가 필요하지 않아 보수유지비가 필요없습니다.
  • 소형/ 정밀급 스테이지(Stage)장비의 제진 및 방진에 적합합니다.
  • 1kg이하의 초소형 제진장치로 사용이 가능합니다.
  • 고강도 알루미늄과 스틸로 제작되어 내구성이 우수합니다.
  • 광학정반 보드(Breadboard) 상부에서 추가적인 제진장치로 사용됩니다.
  • 광학기기 및 전자저울용 제진대를 구성하는 부품으로도 사용됩니다.
  • 상/하부에 설치용 나사탭(M6)이 있어, 주변 장비들과 견고한 설치를 할수 있습니다.
  • 배율 x400이하의 광학현미경에 사용가능합니다.
  • 사용시 공진주파수는 약 8Hz 로서 저주파수 마운트입니다.
  • 알루미늄 광학정반(Optical Breadboard)와 함께 사용할수 있습니다. (ABP시리즈)
marine anti vibration, low frequency mount

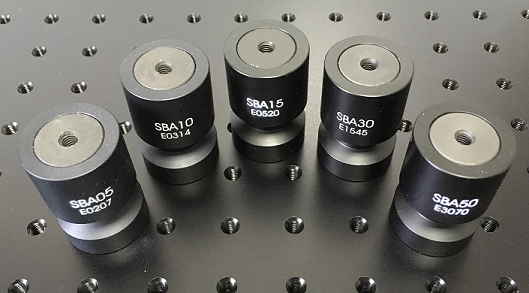

SBA 시리즈 on 브레드보드– 외관 및 SIZE 모두 동일함.

low frequency mount, 선박용 방진, marine anti vibration

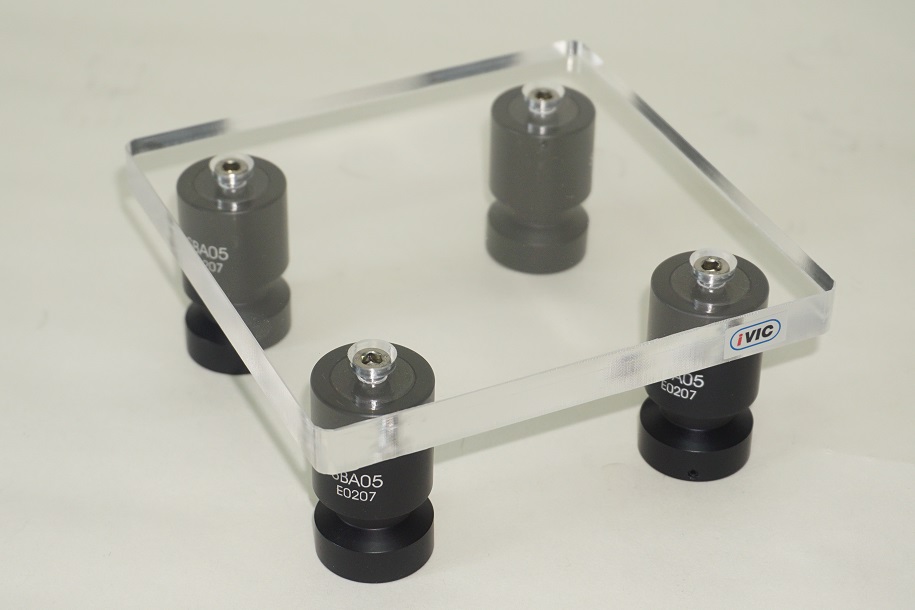

ex) SBA05 x 4ea 및 아크릴판

[ 사 양 Specification ]

No Model 적용하중범위(Payload)
1 SBA05  0.2 ~ 0.7 kg/ea
2 SBA10  0.3 ~ 1.4 kg/ea
3 SBA15 0.5 ~ 2.0 kg/ea
4 SBA30  1.5 ~ 4.5 kg/ea
5 SBA50  3.0 ~ 7.0 kg/ea
low frequency mount,, 저주파수 마운트, marine anti vibration, 선박용 방진 장치

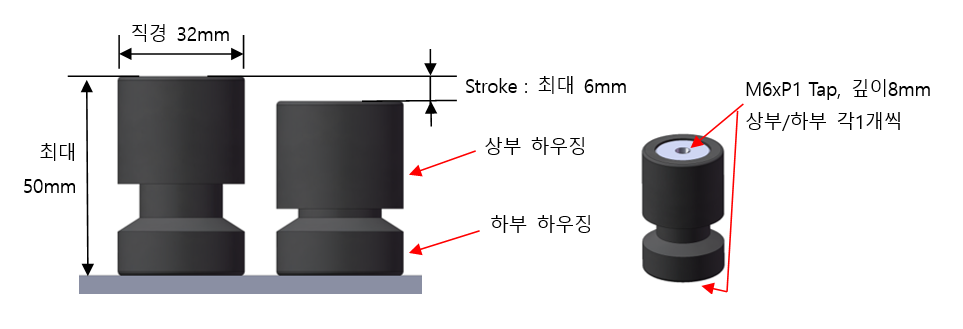

SBA 시리즈 외형도 (※全 모델 외형치수 동일함.)

  • SBA 마운트를 최소한 4개 이상 사용하여, 안정된 상태에서 제진/방진 작용을 할 수 있도록 설치하십시오. (아래 설치방법 참조)
  • 부가하중은 SBA 사용갯수에 적용하중범위값을 곱하여 계산합니다. (예, SBA10을 4ea 사용시 ; { ( 0.3  ~ 1.4 ) x 4ea } => “1.2 ~ 5.6 kg” 범위에서 사용가능)
  • 적용하중범위의 오차범위는 ±5% 입니다.
  • 필요시 상부 하부에 있는 나사Tap (M6 x P1)을 이용하여 견고한 설치를 하십시오.
  • 표면처리 :   [하우징부] 무광 검은색 아노다이징, [나사부]  인산염 피막처리
SBA TR

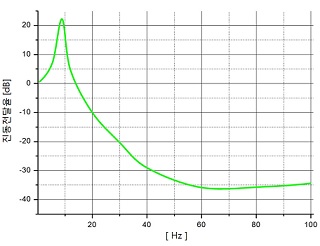

SBA 제진마운트 – 진동전달율



[ 설치 방법  Installation ]

      ** 올바른 설치법 (Correct installation)



       ** 잘못된 설치법 (Improper installation)

  •    < 주의 사항>
  • 정격 하중 범위이내에서 사용하여 주십시오.
  • 제진마운트 위의 Plate는 항상 수평이 유지되도록 하십시오.
  • 설치시 상하부 하우징의 중심이 일치하도록 하십시오. ( 상부하우징을 최대stroke만큼 눌러주면, 내부구조상 상하부 하우징의 상호 중심이 맞아지도록 되어 있음.)
  • 극심한 충격하중에는 사용하지 마십시오.
  • 임의로 분해하면 성능 보장을 할 수 없습니다.

[ 설치 & 성능  Installation & Function]



[  제품 적용처 Application ]

  • 현미경/광학기기.           | Optical Microscope
  • 레이저 실험기기            |  Laser Testing
  • 3D 프린터                      | 3D Printer
  • 전자 저울                       | Electronic Scale
  • 오디오 기기.(예, 턴테이블, 스피커)   | Audio Equipment
  • 소형 콤프레샤                | Small Air Compressor
  • 주변 진동으로부터 소형정밀기기를 보호해야 하는 경우. | Protection Precision Equipment from Vibration.
  • 고무마운트보다 더 우수한 제진 및 방진이 필요한 경우.   | Better Anti-Vibration Condition than Rubber.

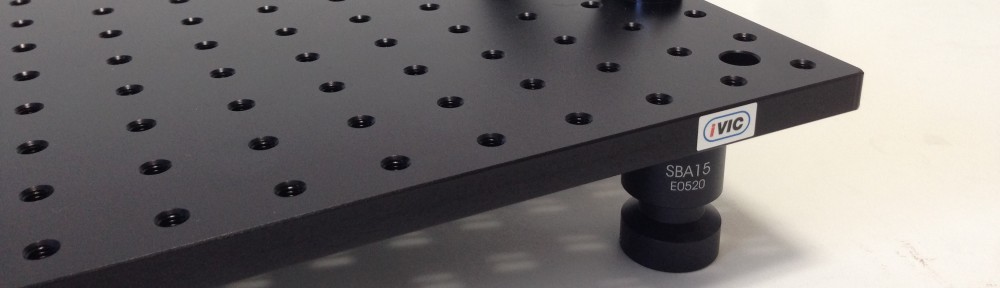

SBA series & ABP series--ABP4530 , SBA15-- Aluminium breadboard-알루미늄 브레드보드--빵판

광학/레이저 시험 : 알루미늄 브레드보드의 진동차단

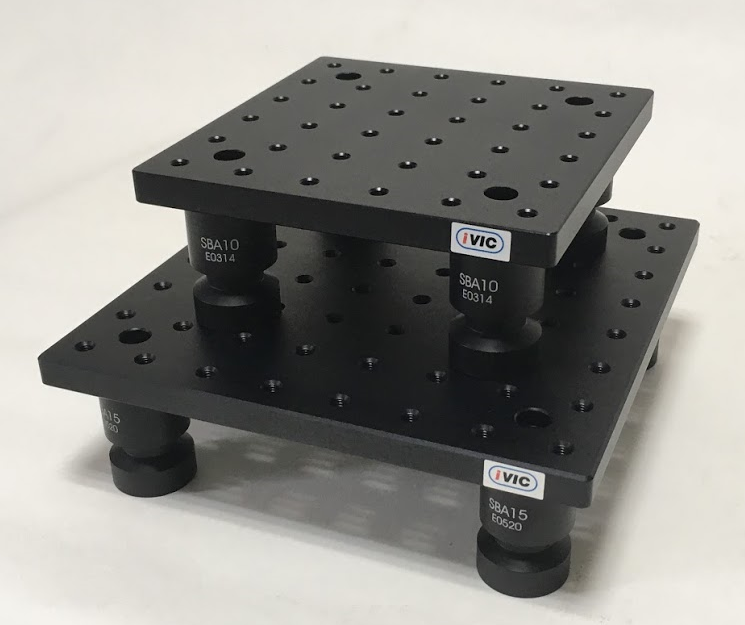

소형제진시스템 ( SBA 시리즈 + ABP 시리즈)

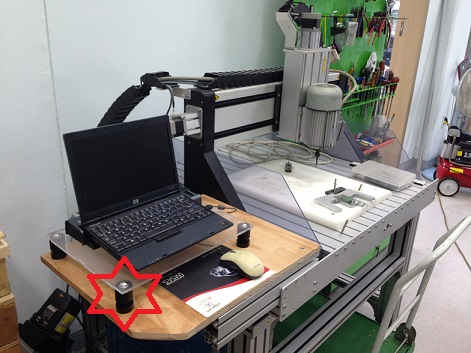

SBA searies--coil spring anti vibration mount--router machine, 조각기 제진마운트

진동이 심한 곳의 정밀장비 보호.

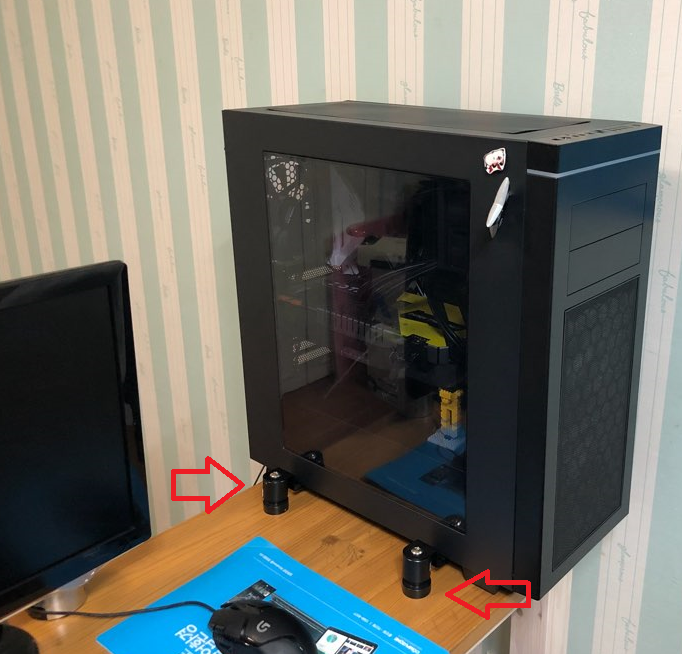

computer with SBA mount

책상위 컴퓨터 쿨링팬 진동 제거.

low frequency mount

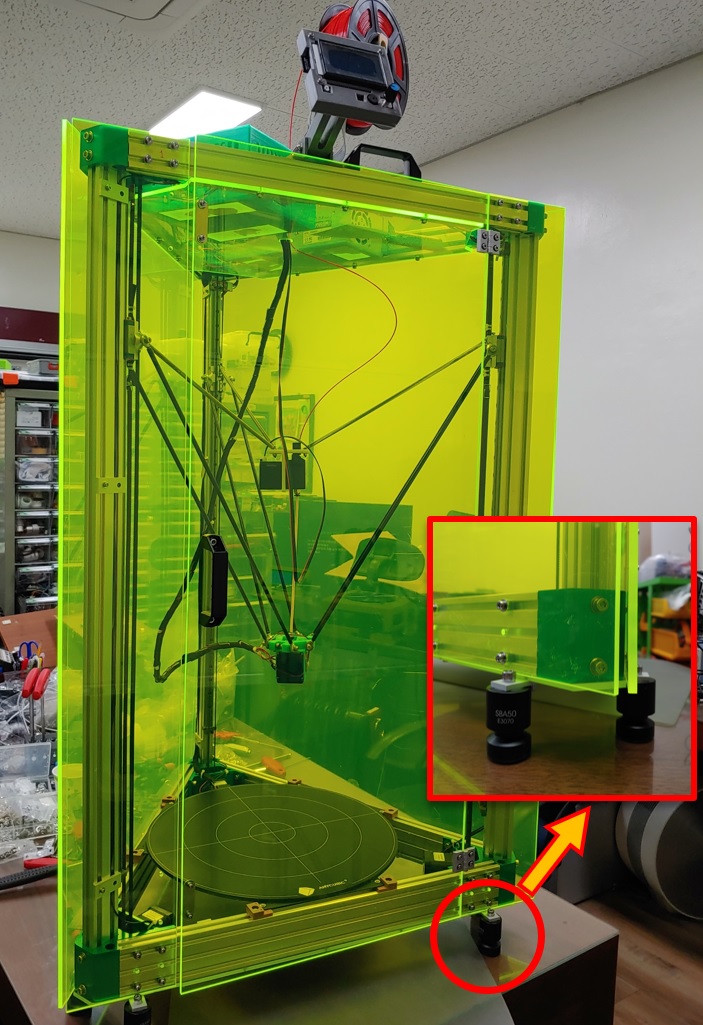

High Speed 3D Printer (고속3D프린터) 방진(SBA50)

SBA series- 3D 프린터, 3D printer anti vibration mount

3D프린터: 진동으로부터 가공물보호.

Vaccum Pump with SBA mounts

진공펌프 진동방진

전자저울용--SBA 제진마운트 & 아크릴판

전자저울용–SBA 제진마운트 & 아크릴판




<  적용예 1 >

SB series application

<  적용예 2 >

SBA VIBRATION ISOLATION MOUNT APPLICATIONS




[ 구입 ]   추천검색어:  “제진마운트”

  • SBA시리즈 판매처 : 본사 또는 Online Market.
