SBA시리즈-소형 제진마운트②



SBA시리즈는, 기존 제진시스템 위에 여러 종류의 기기를 올려놓고 실험 등을 할 때, 기기들 간에 발생되는 2차 진동을 차단해주는 기능을 합니다.

그래서 소형 Stage간의 진동차단 및 알루미늄 브레드보드의 진동차단 등의 목적으로 주로 사용됩니다만, 진동이 있는 장비와의 진동절연이 필요한 곳에도 광범위하게 적용하여 사용할 수 있습니다.

microscopes-55107_640

양(量)이 질(質)을 포함한다고도 합니다만, 기초적인 실험 환경을 잘 갖추는 것도 중요합니다.



SBA시리즈는 적용하중 별로 5종류로  구성되어 있습니다. 현장에 적용할 때는 적용하중에 맞게 여러 개를 조합하여 사용하시면 됩니다. 최소 3개부터 사용이 가능하며, 편하중이 심한 곳은 1개보다는 2개 이상을 설치하여 균형을 잡을 수 있습니다.

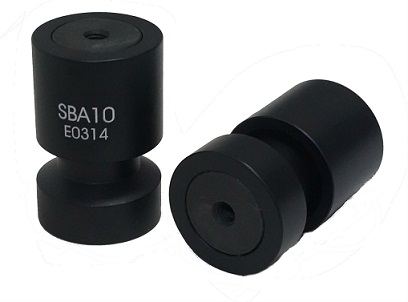

SBA series-COIL SPRING ANTI VIBRATION MOUNT, marine anti vibration, 선박용 방진

제진마운트 SBA시리즈

** SBA 시리즈 기본 사양

No
Model
적용하중( /EA )
1
SBA 05
0.2 ~ 0.7 kg
2
SBA 10
0.3 ~ 1.4 kg
3
SBA 15
0.5 ~ 2.0 kg
4
SBA 30
1.5 ~ 4.5 kg
5
SBA 50
3.0 ~ 7.0 kg

제진마운트  위와 아래에 M6 볼트 구멍이 각각 있어, 다른 기기들과 용이하게 볼트 체결할 수 있습니다.

그리고, 제진마운트와 체결되는 알루미늄 광학정반인 ABP시리즈가 있습니다.

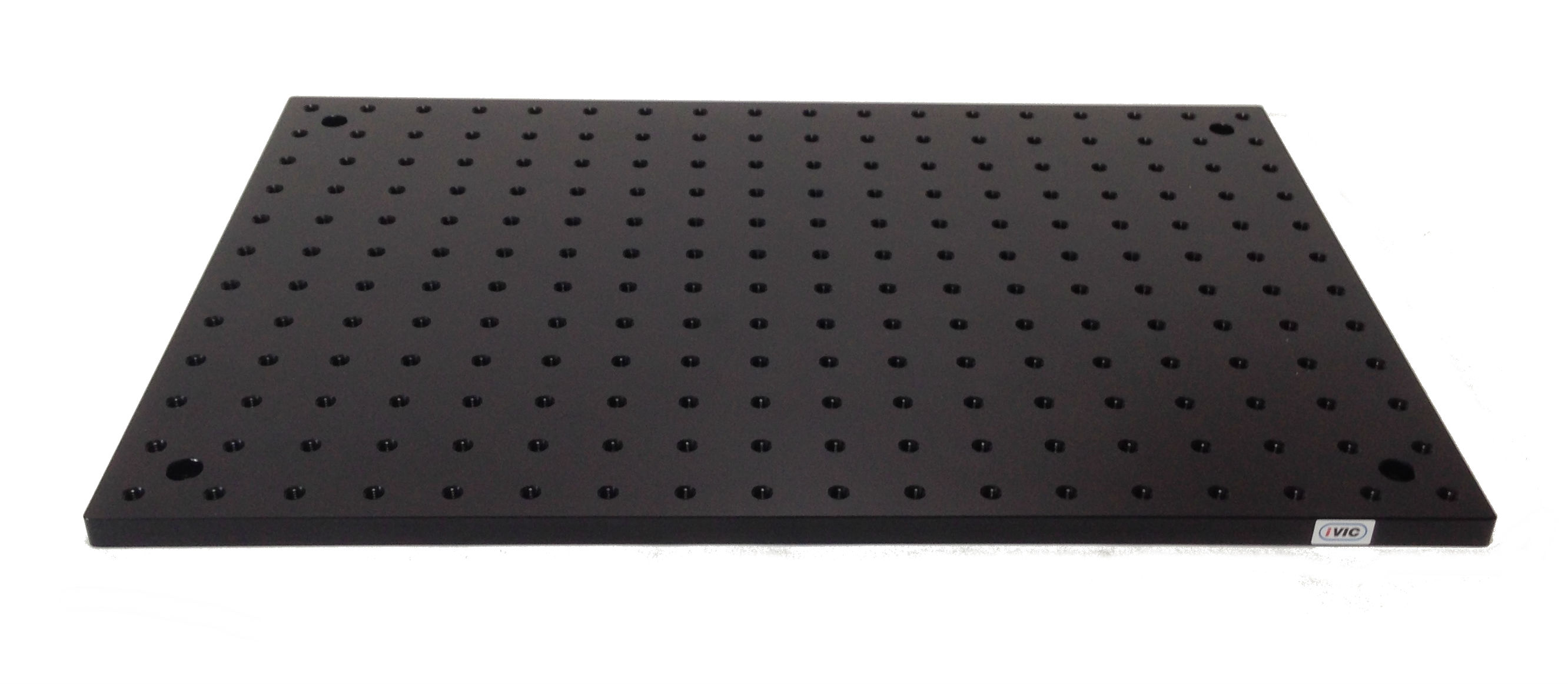

optical aluminium breadboard-ABP4530--ivic

알루미늄 광학정반(ABP 시리즈) – Optical Aluminium Breadboard

No Model SIZE (W x D x t mm) Weight (kg)
1 ABP 1515 150 x 150 x t12 0.7
2 ABP 2020 200 x 200 x t12 1.2
3 ABP 3030 300 x 300 x t12 2.8
4 ABP 4530 450 x 300 x t12 4.2
5 ABP 4545 450 x 450 x t12 6.3




이번에는, 제진마운트와 광학정반을 선정 및 적용하는 법을 살펴보겠습니다. 아래의 예시는 기본적인 내용이므로, 사용하시는 분들이 다양하게 응용하여 적용하실 수 있습니다.

[  계산 및 선정 방법 (例) ]

  < 조건 >

* 실험장비 무게 3 kg와  450 x 300mm의 알루미늄 광학정반을  적용할 것.

* 제진마운트 4 ea 적용할 것.

(a) 무게 :  실험장비 무게 (3 kg) + 광학정반 ABP4530 무게(4.2kg)

=  전체무게 : 7.2 kg.

(b ) 진동차단용 제진마운트 4ea 사용.



 < 선정 >

(a) 적용 제진마운트 :  실험장비와 광학정반을 합친 하중이 7.2kg이므로, 제진마운트  SBA15 x 4ea(2~8kg)를 선정.

( * 실험장비의 무게변화가 없으면 “SBA15 x 4ea”를 추천함. 그러나 실험장비에 동하중이 발생하거나, 구조상 편하중이 심하면, “SBA15 x 6ea (3~12kg)” 또는 “SBA30 x 4ea (6 ~18kg)”도 고려될 수 있음.)

(b) 알루미늄 광학정반 : ABP4530 x 1 ea 선정.

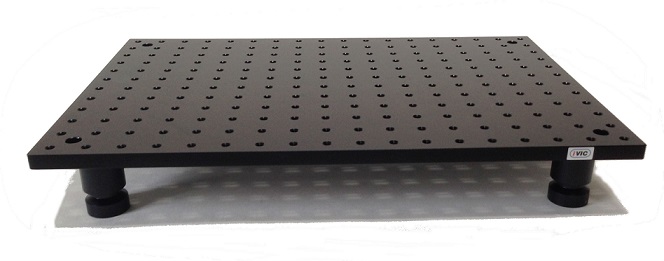

optical aluminium breadboard-ABP4530-SBA series--ivic

선정된 제진시스템. (ABP4530 + SBA15x4ea)


< 기타 적용예 >

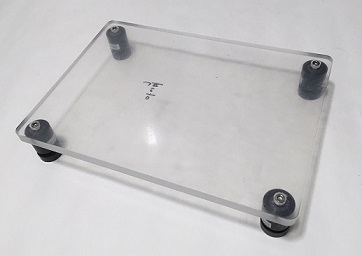

아크릴제진대 (아크릴 Plate + SBA Mount)
