◆ 하니콤 광학정반 : VHB

하니콤 광학정반

Optical Top / Honeycomb Breadboard

              우수한 강성(剛性,Rigidity)으로 외부의 미세진동을 제거하고, 고유진동수를 낮추어 주며, 정밀하고 엄밀한  광학시험/정밀계측 등을 할 수 있는 광학실험기기입니다.

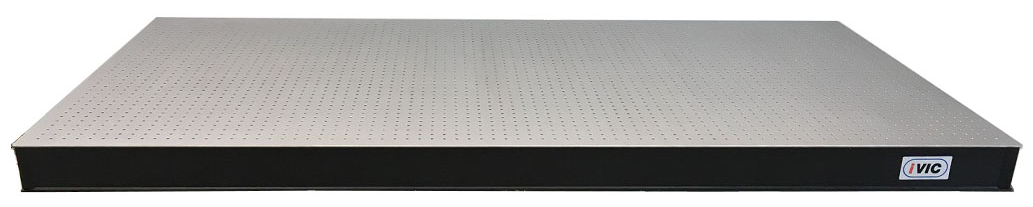

하니콤 광학정반(1200 x 1000 x t100), VHB-1210

  • 모델 및 사이즈
No.
Model
Size(mm)
Thickness(mm)
1
VHB-0504
500 × 400
30/50/100
2
VHB-0605
600 × 500
30/50/100
3
VHB-0606
600 × 600
30/50/100
4
VHB-7575
750 × 750
50/100
5
VHB-0906
900 × 600
50/100
6
VHB-0975
900 × 750
50/100
7
VHB-0909
900 × 900
50/100
8
VHB-1005
1000 × 500
50/100
9
VHB-1075
1000 × 750
50/100
10
VHB-1206
1200 × 600
50/100
11
VHB-1275
1200 × 750
50/100
12
VHB-1209
1200 × 900
50/100
13
VHB-1210
1200 × 1000
50/100
14
VHB-1212
1200 × 1200
50/100
15
VHB-1575
1500 × 750
50/100
16
VHB-1509
1500 × 900
100/200
17
VHB-1510
1500 × 1000
100/200
18
VHB-1512
1500 × 1200
100/200
19
VHB-1515
1500 × 1500
100/200
20
VHB-1809
1800 × 900
100/200/300
21
VHB-1812
1800 × 1200
100/200/300
22
VHB-2010
2000 × 1000
100/200/300
23
VHB-2012
2000 × 1200
100/200/300
24
VHB-2015
2000 × 1500
100/200/300
25
VHB-2412
2400 × 1200
100/200/300
26
VHB-2415
2400 × 1500
200/300/400
27
VHB-3012
3000 × 1200
200/300/400
28
VHB-3015
3000 × 1500
200/300/400
29
VHB-3612
3600 × 1200
200/300/400
30
VHB-3615
3600 × 1500
200/300/400
31
VHB-4012
4000 × 1200
200/300/400
32
VHB-4015
4000 × 1500
200/300/400



하니콤 광학정반 외관

하니콤광학정반 내부

  •  특징
  • 하니콤 광학정반으로 무게를 최소화하고 강성(剛性)을 극대화한 구조입니다.
  • 재질 : 상판은 Stainless Steel 430 (두께4mm)이며, 하판은 Steel Plate(두께4mm)로 되어 있습니다. 특히 상판은 착자성 재질이므로 자석(Magnetic)을  활용한 기기 장착이 용이합니다.
  • 상면은 M6 Tap이 25mm 간격으로 가공되어 있으며, 광학기기나 장비 설치가 용이합니다.
  • 상하판, 하니콤 코아 등 강판들은 고강도 에폭시로 접착되어 있어 뒤틀림 현상이나 구부러짐 현상이 발생하지 않습니다.
  •  상세 사양 : Specification
  •  Thickness(mm) : 30t, 50t, 100t, 200t, 300t, 400t
  •  Flatness : ±0.1mm Over 1000㎟ Area
  •  Core : Tin Plate Honeycomb
  •  Mounting Hole ( Metric) : M6 Tap & 25mm grid.
  •  Hole/Core Sealing : Clean Cylinderical cup
