소형 제진/방진 마운트

RBA / RBG

(RBx 시리즈)

( 알루미늄 재질, 아노다이징 )

[  특 징  Feature ]

• RBA/RBG시리즈는 코일스프링 방식의 소형 제진/방진 마운트입니다.
• 알루미늄 재질로 되어있으며, 표면은 아노다이징 처리한 미려한 색상의 제품입니다.
• 내구성이 더욱 강화되었고, 고급화한 제품이며, 기능성 장식 소품으로도 좋습니다.
• RBx시리즈의 구분은, RBA시리즈는 검은색,  RBG시리즈는 골드색 색상입니다.
• 생활 중에 발생하는 다양한 진동을 제거하기 위한, 제진 및 방진 용도뿐만아니라 산업용으로도  사용할 수 있습니다.
• 소하중(50kg 이하) 제진 or 방진이 필요한 생활용품/산업기기/정밀기기 등에 적합합니다.
• 오디오 기기, 스피커류, 소형콤프레샤, 컴퓨터 등에서 발생하는 진동을 효과적으로 제거합니다.
• 상하부에 설치용 나사탭(M6 Pitch1mm)이 있어, 제품의 설치 확장성이 용이하며, 견고한 설치가 가능합니다.
• 탈부착이 가능한 실리콘 오링이 상하부면에 제공되어, 미끄럼을 방지 할 수 있습니다.
• 사용시 공진주파수는 약 8Hz 정도입니다.
• 사용방법은 당사 제품인 PBA, SBA시리즈와 동일합니다.

[ 사  양 Specification ]

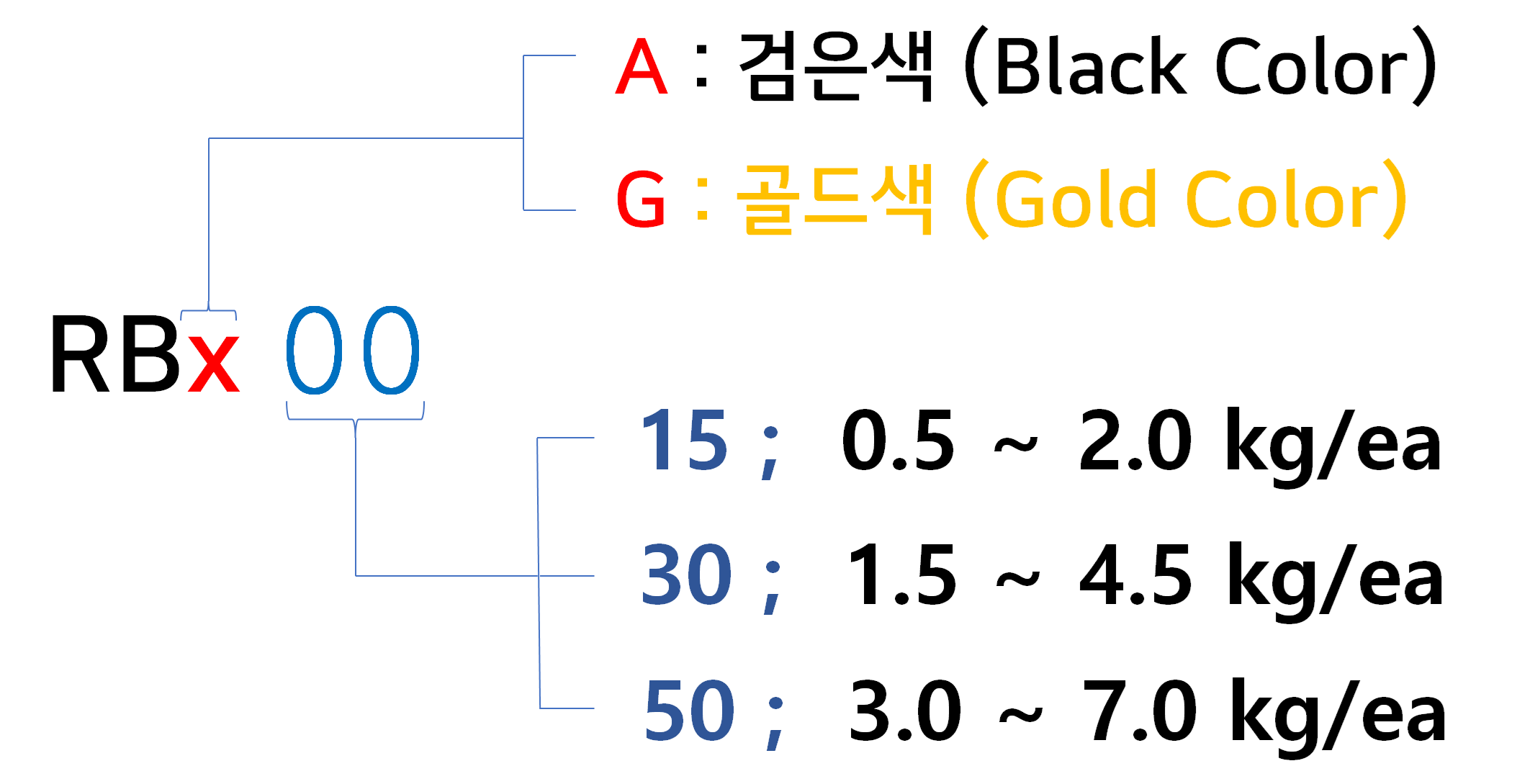

No.	모델명	적용하중범위	색상
1	RBA15	0.5 ~ 2.0 kg/ea	검은색(Black)
2	RBA30	1.5 ~ 4.5 kg/ea
3	RBA50	3.0 ~ 7.0 kg/ea
4	RBG15	0.5 ~ 2.0 kg/ea	골드색(Gold)
5	RBG30	1.5 ~ 4.5 kg/ea
6	RBG50	3.0 ~ 7.0 kg/ea

[ 사용시 주의사항]

• RBA/RBG마운트를 최소한 3개 또는 4개 이상 사용하여, 안정된 상태에서 제진/방진을 할 수 있도록 설치하십시오.
• 부가되는 하중은 마운트 사용갯수에 적용하중범위값을 곱하여 적용합니다. (예, RBA30 x 4개 사용시,  [ ( 1.5~4.5 ) x 4ea ] => “6.0 ~ 18 kg” 범위에서 사용가능.)
• 적용하중범위는 정적인 상태기준이며, 동적하중(예, 콤프레샤등)이 큰 경우는 마운트 수를 추가하거나, 차상위 하중범위의 제품을 사용하십시오.
• 장비를 올렸을 때, 상부하우징이 전혀 눌러지지않거나, 상/하부 하우징이 서로 완전히 붙게되면 정상동작이 되지 않으므로, 주의하여 주십시오.
• 적용하중범위의 오차는 ±5% 입니다.
• 소프트한 바닥(예, 스펀지 등)에 올려서 사용하면, 제진 효과를 발휘하기 어려울 수 있으니. 단단한 바닥에 올려서 사용하십시오.
• 필요시 미끄럼방지 오링을 상/하부 홈에 끼워서 사용하십시오.
• 미끄럼방지 오링은 마운트의 미끄럼을 방지하기 위한 부품이며, 불필요하면 제거하셔도 되며, 제진/방진성능과는 무관합니다.
• 필요시 상/하부에 있는 마운트 상하부에 있는 나사Tap(M6 x P1)을 이용하여 견고하게 설치하십시오.
• 상/하부 하우징은 견고한 알루미늄(AL)재질로 되어 있습니다.
• 제품 배송시 체결용 나사는 포함되지 않습니다.

[ RBx (RBA,RBG) 선정 방법 ]

    ① 마운트 위에 올릴 장비(예, 우퍼, 스피커, 현미경 등)의 하중을 확인한다.

    ② 마운트를 병렬배치로 세울 수량을 결정한다. (최소 3개부터)

    ③ 마운트 위에 올릴 장비의 하중을 수량으로 나눈 계산을 한다.

    ④ 계산된 하중에 해당하는 마운트를 최종 선정한다.

  참고로 RBx시리즈는  RBA(검은색)와 RBG(골드색)는 색상만 다르고, 선정하는 방법은 동일합니다.

---

   예1) 장비 하중 5kg 이고, RBA를 3개 사용할 경우,

개당 하중은  ;    5kg / 3개 = 1.67 kg/개

RBA15의 개당 사용하중범위는 0.5 ~ 2.0kg 이므로, (0.5 < 1.67 < 2.0)

=> RBA15 x 3개를 선정함.

   예2)  만약 예1)의 경우에서, RBA를 4개 사용할 경우

개당 하중은 ;   5kg / 4개 = 1.25kg/개

RBA15의 개당 사용하중범위가 0.5~2.0kg 이므로,

=>  RBA15 x 4개로 선정할 수도 있음.

• 참고 :  3개 보다 4개를 사용할 경우 설치 안정성이 좀 더 좋아짐.

   예3)  장비 하중 10kg 이고, RBA를 4개 사용할 경우,

개당 하중은 ;   10 kg / 4개 = 2.5 kg/개

RBA30의 개당 사용하중범위는 1.5 ~ 4.5 kg/개 이므로, (1.5 < 2.5 < 4.5)

=>  RBA30 x 4개를 선정함.

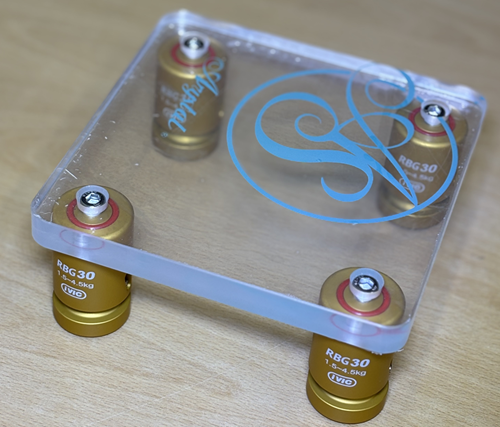

   예4) 장비하중 9kg 이고, 상부 판재(예, 아크릴판, 나무판)하중 1.5kg 이며,

마운트를 4개 사용할 경우,

전체하중은 9 + 1.5 = 10.5 kg,

개당하중은 10.5 kg / 4개 = 2.625 kg/개 (1.5 < 2.625 < 4.5 )

=> RBA30 x 4개를 선정함.

   예5)  장비 하중 20kg 이고, RBG를 4개 사용할 경우,

개당 하중은 ;  20 kg / 4개 = 5 kg/개

RBG50의 개당 사용하중범위는 3.0 ~ 7.0 kg/개 이므로, (3.0 < 5 < 7.0)

=>  RBG50 x 4개를 선정함.

    예6)  장비 하중 30kg 이고, RBA를 6개 사용할 경우.

개당 하중은  ;  30 kg / 6개 = 5 kg/개

RBA50의 개당 사용하중범위는 3.0~7.0 kg/개 이므로, (3.0 < 5 < 7.0)

=>  RBA50 x 6개를 선정함.

 * RBA(검은색)와 RBG(골드색)는 색상만 다르고, 기술사양은 동일합니다.

---

[ 설치 방법 Installation ]  (PBA시리즈와 동일)

설치방법은 PBA시리즈와 동일하며, RBx마운트를 압축되는 조건으로 설치하면 됩니다.

 ** 올바른 설치법( Correct Installation)

** 잘못된 설치법(Improper Installation)



[ RBx 시리즈 모델별  진동시험 ]

[  제품 적용처 Application  ]

• 현미경/광학기기  | Optical Microscope
• 전자저울              | Electronic Scale
• 오디오기기          | Audio Equipment
• 소형콤프레샤      | Small Compressor or Pump
• 주변진동으로부터 정밀기기를 보호해야 하는 경우. | Protection Precision Equipment from Vibration
• 고무마운트보다 더 우수한 제진 및 방진이 필요한 경우.| Better Anti Vibration Conditoin than Rubber.

[ On Line 구매처 ]  추천검색어   “소형제진마운트” or “소형방진마운트“

[  주의 사항  ]

• 정격하중범위이내에서 사용하십시오.
• 상부 PLATE설치시 항상 수평이 유지되도록 하십시오.
• 설치시 RBx 상/하부 하우징의 중심이 항상 일치하도록 설치하십시오.
• 극심한 충격하중에는 사용하지 마십시오.
• 특허 출원중

---

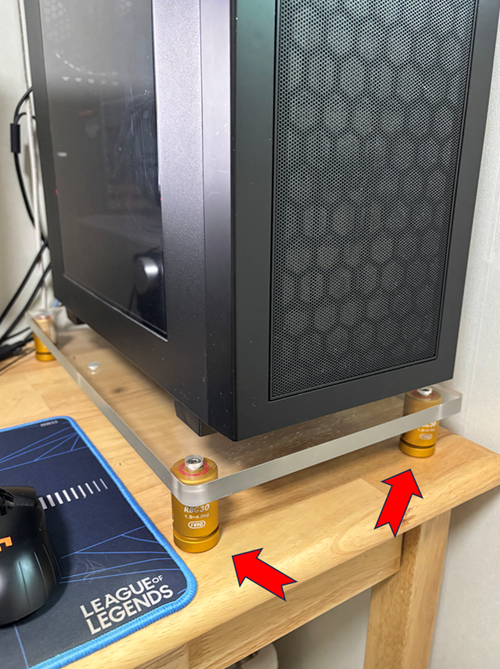

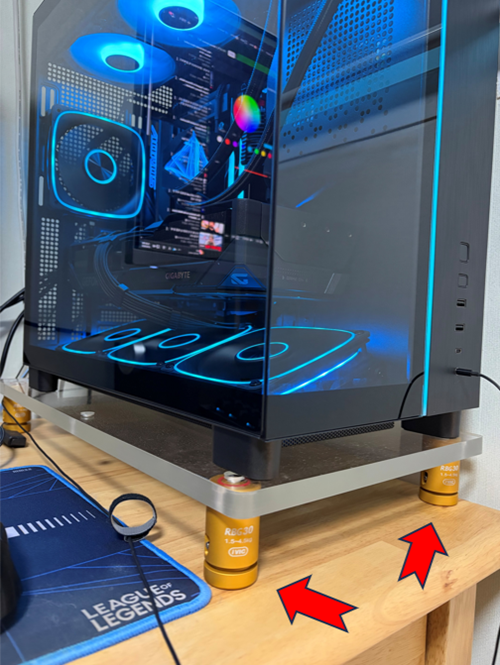

< 적용예 >
