◆ 소형 제진방진마운트:PBA

소형 제진/방진 Mount

Small & Coil Spring type Anti-Vibration Mount

(ABS 재질)

저주파 마운트, low frequency mount,

[  특 징  Feature ]

  • 코일스프링 방식의 소형 제진/방진 마운트입니다.
  • 몸체가 플라스틱(ABS)이어서, 가볍고 견고합니다.
  • SBA시리즈보다 가격이 더 경제적입니다.
  • 소하중(30kg이하) 제진 or 방진이 필요한 산업용품/생활용품/정밀기기 등에 적합합니다.
  • 상하부에 설치용 나사탭(M6 Pitch1mm)이 있어, 견고한 설치가 용이합니다.
  • 미끄럼 방지를 위한 실리콘 오링이 상하부면에 제공됩니다.
  • 사용시 공진주파수는 약 8Hz로서 저주파수 마운트입니다.
  • 기타, SBA시리즈와 사용방법이 동일합니다.

  [ 사  양 Specification ]

No Model 적용하중범위
1 PBA10 0.5 ~ 1.5 kg/ea
2 PBA15 1.0 ~ 2.3 kg/ea
3 PBA40 2.0 ~ 6.0 kg/ea
low frequency mount,

PBA 시리즈 외형도 (재질; ABS, 全 모델 외형치수 동일함)

  • PBA마운트를 최소한 4개이상 사용하여, 안정된 상태에서 제진/방진 작용을 할수 있도록 설치하십시오.
  • 부가하중은 PBA마운트 사용갯수에 적용하중범위값을 곱하여 적용합니다. (예, PBA15 x 4개 사용시,  { ( 1.0~2.3 ) x 4ea } => “4.0 ~ 9.2 kg” 범위에서 사용가능.)
  • 적용하중범위는 정적인 상태기준이며, 동적하중(예,콤프레샤등)이 큰 경우는 차상위사양의 제품적용 또는 마운트 수량 증가를 고려하여 사용하십시오.
  • 적용하중범위의 오차는 ±5% 입니다.
  • 필요시 미끄럼방지 오링을 상/하부 홈에 끼워서 사용하십시오.
  • 필요시 상/하부에 있는 나사Tap(M6 x P1)을 이용하여 견고하게 설치하십시오.
  • 상/하부 하우징은 서로 분리가 가능한 구조이며, 분리시 코일스프링이 튕겨나갈수 있으므로 주의하여 분리하십시오.
  • 재질 : 상/하부 하우징은 플라스틱 (ABS)이며, 상/하부 나사부는 황동제입니다.

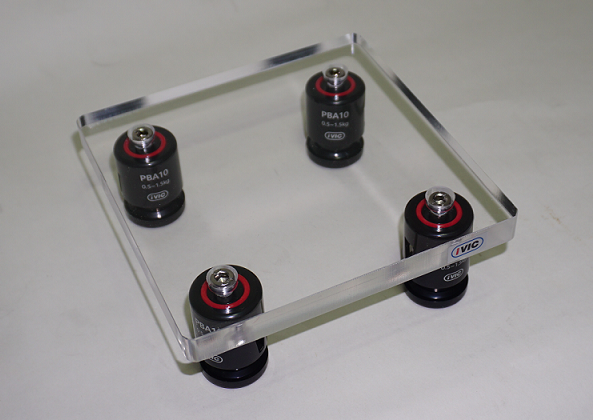

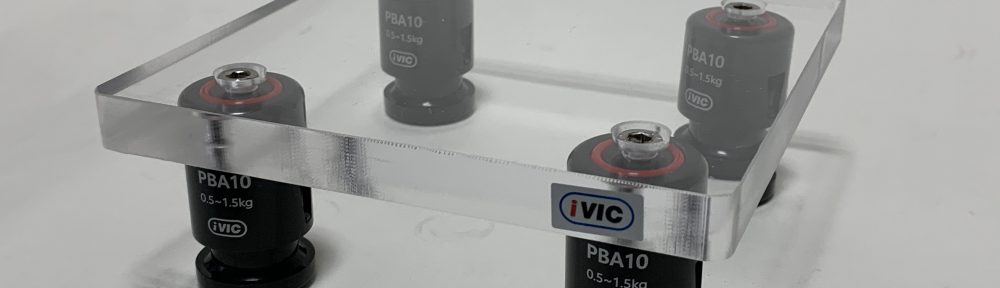

사용예 : PBA10 (4ea) & 아크릴판

[ 설치 방법 Installation ] (SBA시리즈와 동일)

설치방법은 SBA시리즈와 동일하며, PBA마운트를 압축되는 조건으로 설치하면 됩니다.

 ** 올바른 설치법( Correct Installation)

** 잘못된 설치법(Improper Installation)



[ PBA 시리즈 모델별  제진성능 ]



[ PBA시리즈 분해/조립 방법 ]

내부 스프링 교체 또는 추가적인 댐핑요소 추가를 위해 제품을 분해/조립 할수 있습니다.

[ 하부 설치용 브라켓 ]

하부 Plate에 관통구멍을 뚫기 곤란한 경우 사용할수 있습니다.​ (재질 Steel)

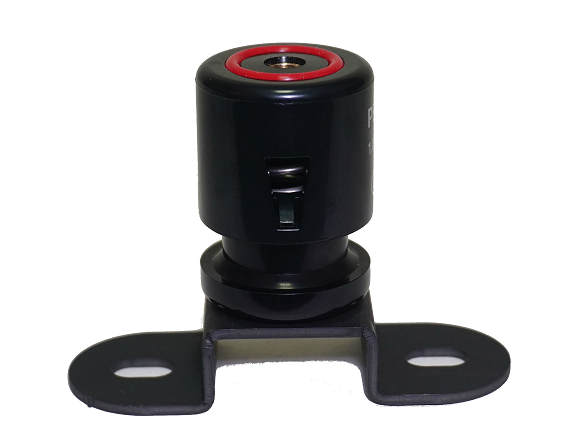

하부설치 브라켓

적용예

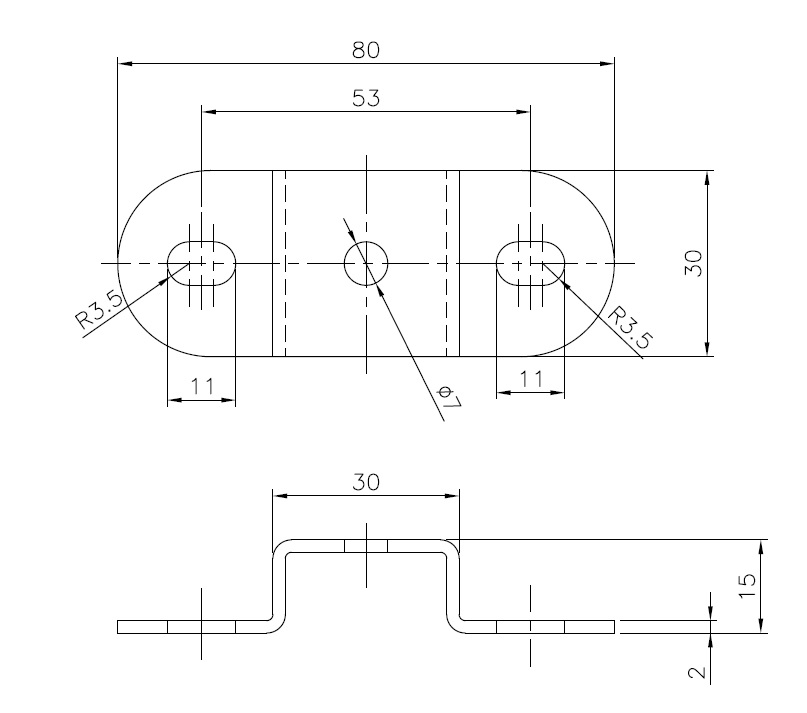

하부설치 브라켓 치수(mm)

[  제품 적용처 Application  ]

  • 현미경/광학기기  | Optical Microscope
  • 전자저울              | Electronic Scale
  • 오디오기기          | Audio Equipment
  • 소형콤프레샤      | Small Compressor or Pump
  • 주변진동으로부터 정밀기기를 보호해야 하는 경우. | Protection Precision Equipment from Vibration
  • 고무마운트보다 더 우수한 제진 및 방진이 필요한 경우.| Better Anti Vibration Conditoin than Rubber.

[ On Line 구매처 ]  추천검색어소형제진마운트

[  주의 사항  ]

  • 정격하중범위이내에서 사용하십시오.
  • 플라스틱재질이므로, 높은 열이 있는 곳에서는 사용하지 마십시오.
  • 상부 PLATE설치시 항상 수평이 유지되도록 하십시오.
  • 설치시 PBA 상/하부 하우징의 중심이 항상 일치하도록 설치하십시오.
  • 극심한 충격하중에는 사용하지 마십시오.
  • 특허 출원중

< 적용예 >
