◆ 알루미늄 광학정반 : ABP

알루미늄 광학정반

Solid Aluminium Optical Breadboard

 정밀 광학/레이저/바이오 시험 등에 많이 사용되는 알루미늄 광학정반은, 미세진동을 제거하고, 고유진동수를 낮추어 주며, 정반 상면에 있는 나사탭으로 다양한 정밀기기 설치를 용이하게 해주는 광학정반입니다.

또한 강성 높은 알루미늄으로 제작되어, 가볍고 정밀합니다.

알루미늄 브레드보드(200x200x t12)

[ 특 징  Feature ]

  •  소형 제진마운트(SBA시리즈) 와 합께 사용할 수 있습니다.
  •  하니콤 브레드보드(Honeycomb Breadboard) 보다 가벼우며, 설치 및 취급이 용이합니다.
  •  재질은 강성이 높은 알루미늄으로 제작되었습니다.
  •  M6 나사탭이 25mm 간격으로 있어, 각종 기기 설치를 견고하게 할 수 있습니다.
  •  표면은 무광 검은색 아노다이징으로 되어 있습니다.



[ 사 양 Specification ]

No

Model

SIZE (W x D x t mm)

Weight(kg)

1

ABP 1010

100 x 100 x t12

0.3

2

ABP 1515

150 x 150 x t12

0.7

3

ABP 2020

200 x 200 x t12

1.2

4

ABP 3030

300 x 300 x t12

2.8

5

ABP 3045

450 x 300 x t12

4.2

6

ABP 4545

450 x 450 x t12

6.3

  •     M6 x P1 관통Tap,  25mm.
  •     평탄도 ± 0.15mm OVER 300㎟
  •     재질 ; A6061
  •     표면처리 ; Black Anodizing, Low Reflection.
  •     표준품 이외의 규격도 제작가능 함.

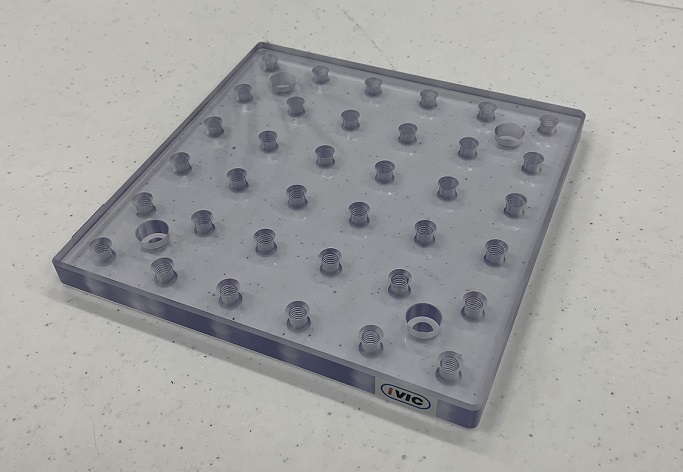

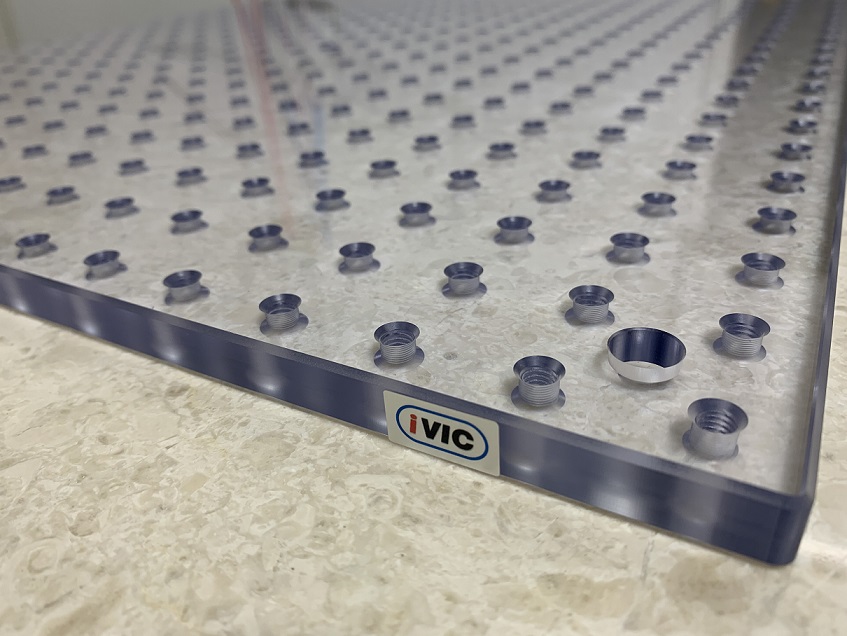

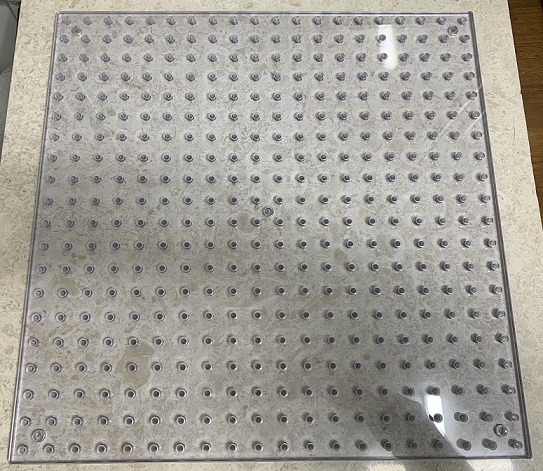

  •    상기 size의 투명 폴리카보네이트(PC, Polycarbonate)재질의 제작도 가능함.

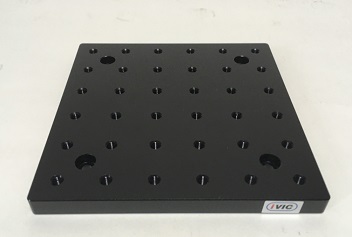

ABP 1515-T12

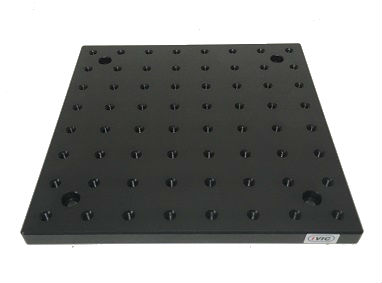

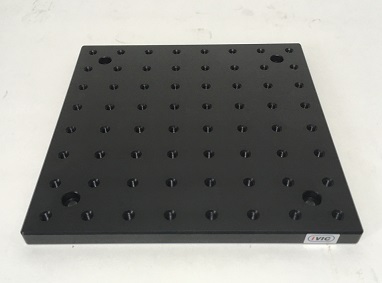

ABP 2020-T12

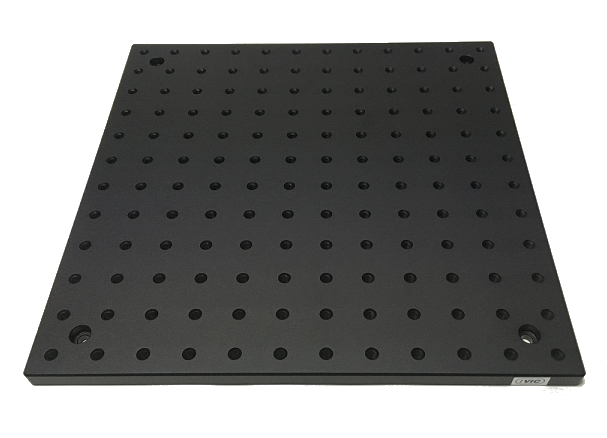

ABP 3030-T12

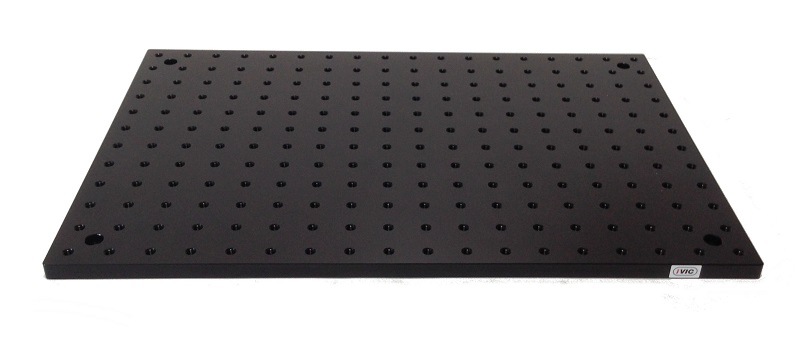

ABP 3045-T12

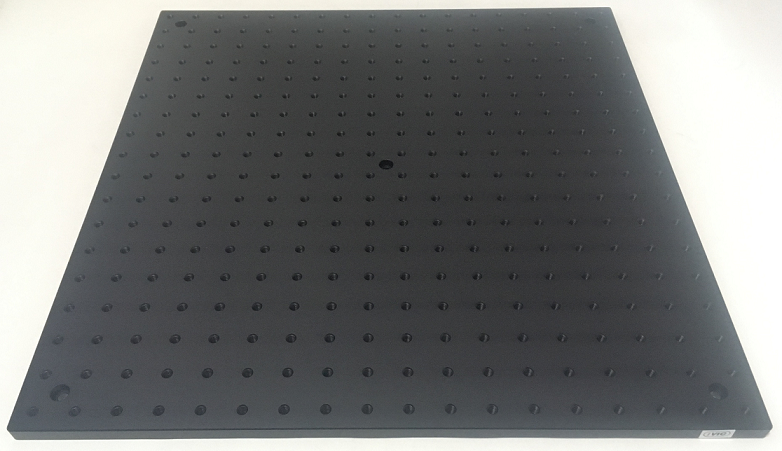

ABP-4545-T12

[ 설치예  Installation with SBA series Mount  ]

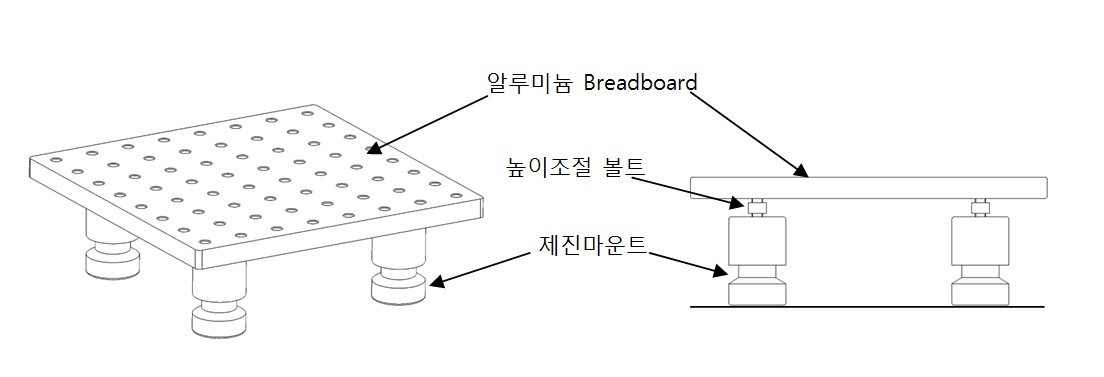

SB SERIES WITH ALUMINUM BREADBOARD

광학정반에 진동제거기능을 추가해야 할 경우, SBA시리즈 제진마운트와 함께 사용가능합니다. 또한 높이조절 볼트로 편리하게 수평조정을 할 수 있습니다.



[ 적용예 Application ]

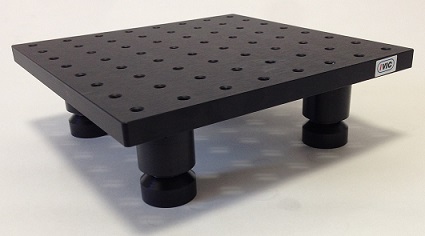

SB series with breadboard, 광학정반, optical breadboard.

제진마운트(SBA) + 광학정반(ABP 2020)

SB series with breadboard cradle type, 광학정반 제진, small type optical breadboard.

제진마운트 Cradle BKT + 광학정반

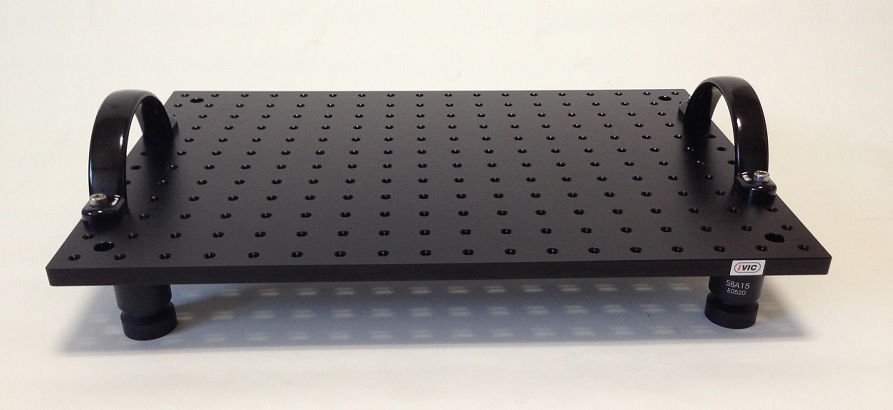

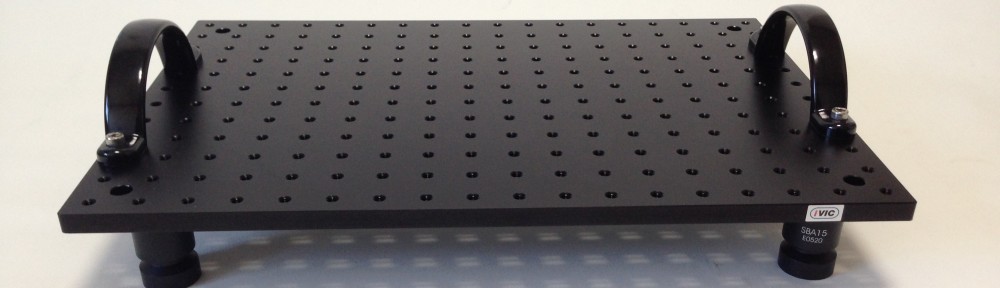

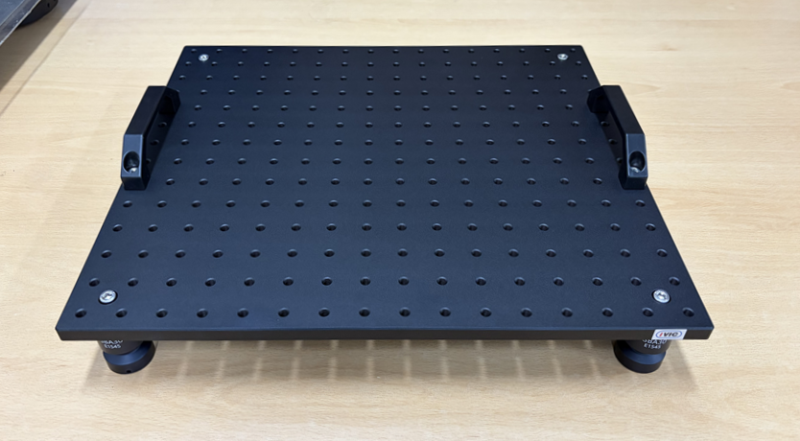

SBA series & ABP series--ABP4530 with handle, SBA15-- Aluminium breadboard-알루미늄 브레드보드--빵판

ABP 3045 브레드보드 , SBA15 제진마운트 x 4ea , 손잡이
