◆ 제진테이블 : VKP ▷

제진테이블

광학정반식 제진대 / 광학테이블

제진테이블/하니콤 광학정반(옵티컬테이블)시스템

  •  모델 및 사이즈

No.

MODEL

SIZE   W x D (mm)

하니콤 보드 두께 Thickness(mm)

1

VKP-0606

 600 × 600

50/100

2

VKP-7575

750 × 750

50/100

3

VKP-0906

900 × 600

50/100

4

VKP-0975

900 × 750

50/100

5

VKP-0909

900 × 900

50/100

6

VKP-1075

1000 × 750

50/100

7

VKP-1206

1200 × 600

50/100

8

VKP-1275

1200 × 750

50/100

9

VKP-1209

1200 × 900

50/100

10

VKP-1210

1200 x 1000

50/100

11

VKP-1212

1200 × 1200

50/100

12

VKP-1575

1500 × 750

50/100/200

13

VKP-1509

1500 × 900

50/100/200

14

VKP-1510

1500 × 1000

50/100/200

15

VKP-1512

1500 × 1200

50/100/200

16

VKP-1515

1500 × 1500

100/200

17

VKP-1809

1800 × 900

100/200

18

VKP-1812

1800 × 1200

100/200

19

VKP-2010

2000 × 1000

100/200/300

20

VKP-2012

2000 × 1200

100/200/300

21

VKP-2015

2000 × 1500

100/200/300

22

VKP-2412

2400 × 1200

100/200/300

23

VKP-2415

2400 × 1500

100/200/300

23

VKP-3012

3000 × 1200

100/200/300

24

VKP-3015

3000 × 1500

200/300/400

25

VKP-3612

3600 × 1200

200/300/400

26

VKP-3615

3600 × 1500

200/300/400

  • VKP시리즈의 기본높이 H는 800mm입니다.
  • VKP시리즈는 제진기능 있으며, VKR시리즈는 제진기능없는 단순지지구조입니다.
  • 고객 요구사항이 따른 주문제작도 가능합니다.

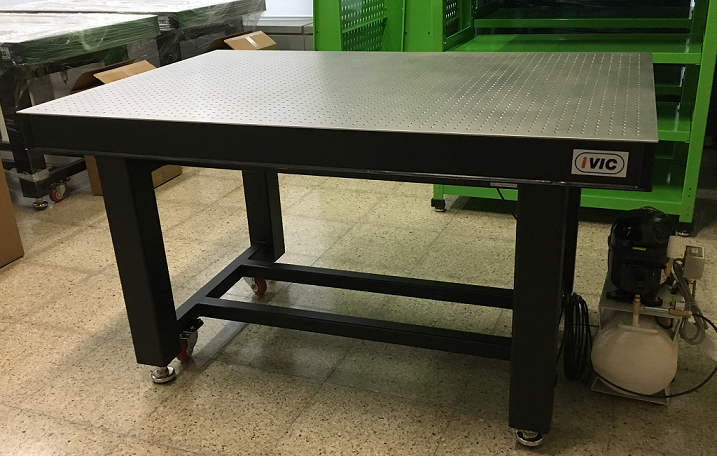

설치예: 제진테이블(VKP1510) 및 저소음 콤프레샤(KAC)

  •  특 징

     1) 하니콤보드(Honeycomb Breadboard) : VHB 시리즈

  •  강성이 우수한 하니콤 구조로 제작되었으며,  착자성 Stainless 강판에 M6의 탭이 25mm 간격으로 있어 광학부품 등을 고정하기가 매우 용이합니다.
  •  두께 50mm / 100mm / 200mm / 300mm / 400mm 가 있으며, Application의 성능을 최대한 발휘할 수 있도록 사용자가 선택하여 사용할 수 있습니다.

    2) 테이블 (Table Support)

       공기스프링식 제진테이블 (Pneumatic Support) : VKP 시리즈

  •  공기스프링식(Pneumatic) 지지대 방식의 옵티컬테이블(Optical Table) 구조이며, 상하좌우 전방향의 제진 기능이 있으며, 감쇠효과가 뛰어난 제진구조로 신속한 반응으로 우수한 제진 성능을 발휘합니다.
  •  3점 자동 Level Valve의 장착으로, 항상 자동으로 수평이 유지되며, 쉬운 조작 방법 및 우수한 복원력으로  광학테이블(Optical Table)의 성능을 극대화 시켜줍니다.
  •  Level Foot 및 Caster의 장착으로 이동이 용이하며, 높이 조절도 가능합니다.
  •  전체 제품높이(height)는 750 ~ 800mm 정도입니다. 주문시 높이지정하여 주십시오.

      – 고정식 지지대(Rigid Support) :  VKR 시리즈

  • 공기제진시스템을 적용하지 않은 지지프레임과 하니콤보드를 합친 테이블 모양입니다.
  • 주변 진동이 심하지 않은 경우 또는 사용장비가 진동에 민감하지 않은 경우에 사용하며, 방진고무가 장착되어 있어서 Sliding 방지 및 약간의 진동제어 효과가 있습니다.

   3) 허용하중

  • 기본 부하하중은 300kg ~ 2000kg 범위 이며, 고객의 Needs에 따른 변경이 가능합니다.

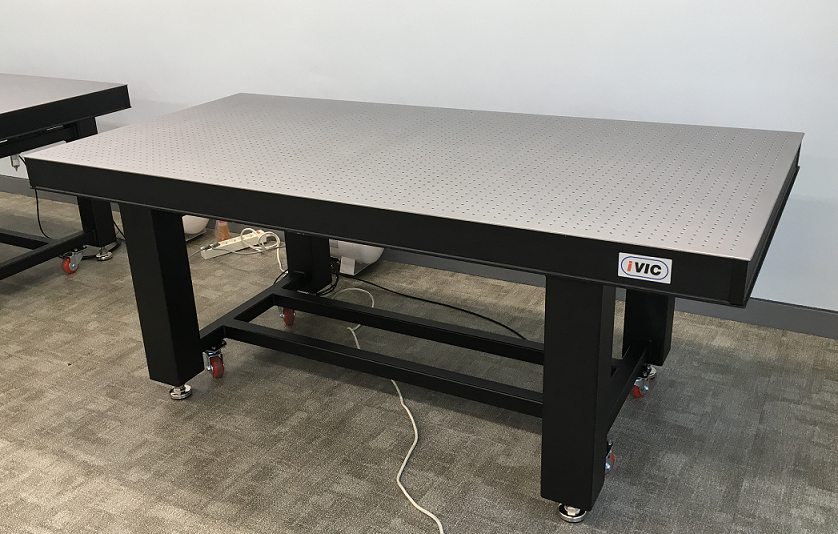

제진테이블 VKP2010
