◆ 스프링 제진대 : CTM


CTM series ( 스프링  제진대  )

[ Coil Spring Type Vibration Isolation Platform ]

CTM-Series telescope. vibration isolation platform, low frequency mount, vibration isolation plate, anti vibration platform microscope, 卓上型除振台

 [ 특 징  Feature ]

  •                         < 제품 특징 >
  • CTM시리즈는 구조가 간단하고, 설치 및 사용이 편리한 스프링방식의 제진시스템이며, 저상(低床)제진대 입니다.
  • 광학현미경, 정밀측정장치 등에 영향을 주는 미세진동 제거 및 주변 장치보호를 위한 제진 및 방진에 효과적입니다.
  • 공압식 제진대 설치가 곤란한 곳에 대체제품으로 사용이 가능합니다.
  • 주변의 생활진동으로부터 정밀기기/광학기기 등을 안전하게 보호할 수 있습니다.
  • 현미경제진대 또는 정밀실험장치에 미소진동 제거를 위해 많이 사용됩니다.
  • 공압/전기 등이 필요 없고 안전하게 사용하실 수 있는 탁상형제진대입니다.
  • CTM시리즈는 스프링제진마운트 TM시리즈로 구성된 제진시스템입니다.
  •                       < 제품 구성 >
  • CTM시리즈는 탑재하고자 하는 하중별로 적절한 제진마운트와 플레이트로 기 구성되어져 있어, 사용하시고자 하는 환경에 맞게 편리하게 선정하실 수 있습니다.
  • 수평조절을 쉽게 할수 있도록, 제품 상부케이스와 설치브라켓이 나사구조로 되어있어,  돌리면서 높이조절이 가능합니다.
  • 설치 장소가 고르지 못한 경사가 있는 곳이어도 설치 가능하여,  제품의 현장 적응성이 뛰어납니다.
  • 제진마운트(TM시리즈)재질은 강성이 우수한 알루미늄으로 구성되어 있어, 가벼우면서도 견고하고 안전한 제진시스템입니다.
  • 내구성이 우수한 코일스프링을 채용한 제진방식이어서, 보수유지가 필요 없으며, 신뢰성이 높고 안전한 제진대입니다.
  • 공진 주파수는 약 7~9Hz 로서 저주파수 마운트 입니다.
  • 주변의 온도변화에 따른 성능 변화를 거의 받지 않습니다.  (※ 방진고무의 경우, 온도에 따른 성능 변화가 있습니다.)
  • 제진마운트(TM)와 설치브라켓의 별도 구입도 가능합니다.
  •                     < 적용처 >
  • 프레스, 콤프레샤, 차량/사람 보행 등의 진동발생원으로 부터 진동을 정밀계측기(예, 조도계, 현미경 등)로 전달되지 않도록 해야 하는곳.
  • 제진대 위에 설치된 기기의 진동이 주위로 전파되지 않도록 하는 방진대의 기능이 필요한곳.(예, 스피커, 소형 콤프레샤, 진공펌프, 원심분리기 등)
  • Olympus, Leica, Carl Zeiss, Nikon등의 현미경에 적용가능한 다양한 제진대 Platform이 필요한 곳.

CTM3045, vibration isolation platform, vibration isolation platform, 螺旋弹簧式 除振台, anti vibration platform, 卓上型除振台

CTM series (스프링 제진대, CTM3045-Lxx)

TM-Series--anti-vibration-spring-mount-iVIC, low frequency mount,, 저주파 마운트

TM series (스프링 제진마운트)

[ 제진대 설치 및 성능, Installation & Function ]

[  사용 용도  Application ]

  • 광학현미경              | Microscope (배율 x1000이하)
  • 광학테이블              | Optical Breadboard
  • PCB검사                  | Inspection PCB
  • 마이크로톰              | Microtome
  • 표면조도계,경도계  | Surface roughness measuring MC / Hardness Tester
  • 오디오기기              | Audio Equipment
  • 고출력 스피커         | High Power Audio Speaker
  • 3D 프린터                | 3D Printer
  • 소형 진공펌프, 콤프레샤                  | Vacuum Pump
  • 일상 충격진동에 민감한 장비보호   | Protection Precision Equipment from Vibration



[ 표준품 주문사양 (14종)  Order Specifications ]

CTM 제진대 진동전달율

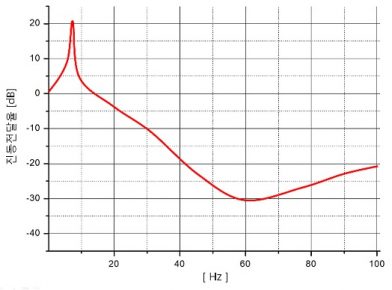

CTM 제진대-진동전달율


[ 사용상 주의사항, Instructions for use

  • 제진대를 평탄한곳에 설치하십시오.
  • 하중(Load)범위를 벗어난 경우 제진기능이 발휘되지 않습니다.
  • 제진마운트(TM시리즈)각각에 균등한 부하하중이 작용하게 장비를 설치하십시오.
  • 제진마운트(TM시리즈)의 외형 SIZE는 전부 동일합니다.(TM05 ~ TM20 외형 동일)
  • 제진기능을 좀더 안정적으로 향상시키시려면, 허용하중범위내에서 별도의 추가하중을 제진대에 올려서 사용하십시오.
  • 차량이동중에는 격심한 충격이 발생할수 있으므로, 제진마운트(TM시리즈)주변에 착탈가능한 브라켓등을 설치하여, 충격진동이 전달하지 않도록 하십시오.
  • CTM시리즈의 Steel Plate 두께는 4.5mm 이며, 표면은 검은색 무광 도장입니다.
  • 제진대가 수평이 항상 유지되도록 관리하시고,  수평조절은 제진마운트 상부케이스를 돌려서 맞추십시오.
  • 설치하는 장비의 편하중이 심한 경우는 영업팀에 문의하십시오.

[ 적용 사례,  Application example ]

마이크로 방전가공기, Micro Electric spark machine with CTM series (iVIC Co). coil spring vibration isolation Platform.

[ 마이크로 방전가공기 Micro Electric Spark M/C ]

[ 광학현미경, Microscope ]

CTM3045-Coil spring vibration isolation platform for Audio Sound Speaker,anti vibration platform

[ 오디오 우퍼스피커  Audio Woofer Speaker]

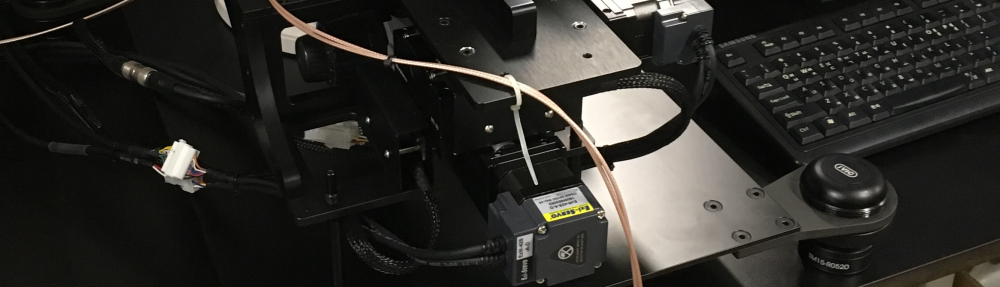

nikkon-eclipse-l150-ctm3858-ivic-co, 卓上型除振台, low frequency mount, 저주파 마운트

[ 광학현미경, Nikkon Eclipse ]

CTM series with scale

[ 전자저울, Electronic scale ]

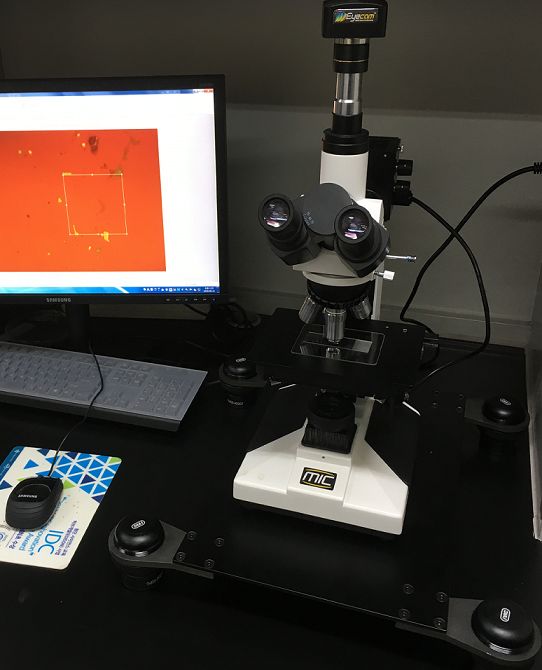

CTM series with microscope in LAB. anti vibration platform for microscope

[ 광학현미경 Microscope ]



low frequency mount,, 저주파용 마운트

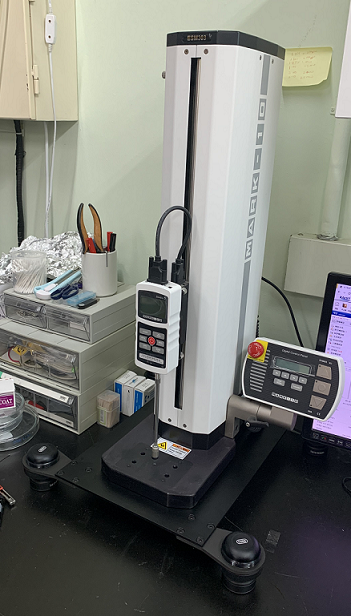

인장시험기 MARK-10 on CTM3045-L30



[ 주문형 제진대, Custom made type Vibration Isolation Platform ]

고객이 원하시는 장비 바닥 형태의 제진시스템을 제작하여 납품하고 있으며,

자세한 사항은 저희 영업팀과 상담하여 주십시오.

     ( 현미경용 : 광학현미경, 금속현미경의 하부 Base 형상에 따라 제진plate를 제작. )

TM - TROPOD, COIL SPRING TYPE VIBRATION ISOLATION PLATFORM, 스프링 제진대, anti vibration platform for microscope

olympus BX50,BX60

TM SERIES--coil spring type vibration isolation platform, vibration isolation plate,anti vibration platform for microscope

산업현미경(Y형제진대)

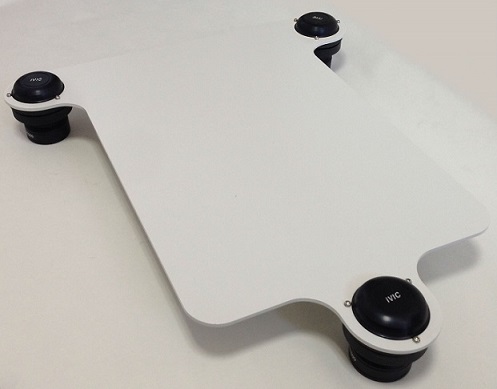

CTM3045-3TM-White Plt-Microscope-IVIC-- SPRING TYPE VIBRATION ISOLATION PLATFORM, 스프링 제진대, anti vibration platform for microscope

CTM3045-White Plate- TM 3ea

     ( 정밀기기용 : 중량물 120kg, TM x 8ea  )




[ 현미경 제조사별, 제진대 적용모델,  Maker & Model List ]

제조사
    적용 모델
Olympus
BX50, BX60 , BX45, BX51, BX61, BX series
Olympus
GX51, GX71, GX series
Olympus
IX70, IX71, IX81, IX series
Olympus
MX40, MX50, MX series


Nikon
E400, E600, E800, E1000, E series
Nikon
Eclipse 80i, 90i, Eclipse series
Nikon
Veritas 150
Nikon
TE200, TE300


Leica
DML series
Leica
MZ series
Leica
DM500, DM5000, DM6000, DM series


Zeiss
Axioplan2
Zeiss
Axiovert 200,  Axiovert series
Zeiss
Axio Imager
Zeiss
Stereo Lumar

♣ 기타 현미경 Spec은 저희 기술영업팀에 문의 바랍니다.
