스프링 제진대의 선정 및 설치(1)

스프링 제진대 설치는 공압 제진대보다 훨씬 간단합니다.

외부로부터의 공기압 등을 전혀 필요로 하지 않아 부수적인 작업이 거의 없기 때문입니다.

스프링 제진대는 간단한 디자인으로 구성되어 있고, 실내/외 정밀장비 제진용 뿐만아니라, 잦은 이동설치를 해야 하는 장비에도 적합한 제진대입니다.

제진대 기능외에도 설치 장비의 진동이 주변 바닥으로 전달되는 것을 차단하는 방진대로서의 기능도 효과적입니다.

또한 주변 환경의 온도 변화에 따른 성능변화도 거의 없으며, 현장 주변의 잦은 충격진동 (예: 프레스 기계진동)으로부터 고가의 정밀 계측장비 보호의 목적으로도 사용되고 있습니다.

  • 간단한  설치 구조
  • 보수유지가 필요 없음.
  • 우수한 제진  / 방진 효과
  • 공압 제진대보다 훨씬 저렴한 가격

이러한 스프링 제진대의 장점 때문에, 다양한 적용영역에서 사용되고 있습니다. (성능에 대한 자세한 내용은 “제진대의 선정1,2“를 참조하세요.)

mechanics-424130_1280

스프링은 기계산업에서 없어서는 안될 중요한 요소부품입니다.

우선, 스프링에 대해서 살펴보겠습니다.

스프링은 외부의 힘이 가해지면 스프링의 형태가 변형되어, 그 에너지를 저장했다가, 외부의 힘이 제거되면 원래의 상태로 복귀하는 기구입니다.

스프링은 용도에 따라, 압축 또는 인장을 기본으로 하여, 다양하게 변형된 형상으로 디자인 되어 산업계에서 많이 사용되어 지고 있습니다.

스프링은 형태와 소재의 종류에 따라,

  • 스프링의 탄성계수
  • 에너지 흡수량
  • 고유진동주파수 등

각각의 고유한 특성을  갖고 있는데,  이러한 성질을 적극적으로 응용한 것 중의  한 분야가 “스프링 제진대“입니다.

즉, 스프링 제진이란 주변에서 항상 발생되고 있는 미세한 진동을 스프링이 흡수하도록 하여 진동을 댐핑(Damping)/제거하는 것입니다.



연구소/산업현장 등에 사용되고 있는 CTM시리즈의, 스프링 제진마운트(TM Series)를 예를들어 좀더 상세히 살펴보겠습니다.

TM-Series--anti-vibration-spring-mount-iVIC

TM 마운트

TM시리즈는 스프링 제진마운트(Coil Spring Vibration Isolation Mount)로서 상부케이스, 하부케이스로 구성되어 있습니다.

상부케이스에는 외측에 나사부가 있어, 설치 브라켓과 연결되도록 되어있으며, 상부케이스의 최대 압축량은 약 9mm정도 입니다. 또 고무 O-ring이 있어, 설치브라켓과 접촉시 완충역할을 합니다.

또, 하부케이스에는 압축한계선이 있어, 하중의 초과여부를 파악할 수 있습니다. 또한 하부 케이스는 약 1.5° 정도 전후좌우의 360° 방향으로 기울어질 수 있어서, 바닥 면이 고르지 못한 곳에도 설치 할 수 있어  현장 적응성이 뛰어납니다.

TM series- outside shape SPEC

TM Series 외관 명칭 및 기능

TM시리즈는 내부 스프링의 탄성계수와 안전성을 고려하여 제진마운트 5종으로 구성되어 있습니다.

No

Model (5종)

허용하중범위(/ea)

1

TM05-R0207

2 ~ 7 kg

2

TM10-R0311

3 ~ 11 kg

3

TM15-R0520

5 ~ 20 kg

4

TM20-R0825

8 ~ 25 kg

5

TM25-R1230

12 ~ 30 kg

  •  TM시리즈 각각의 외곽SIZE는 전 모델 동일합니다.
  •  TM시리즈 허용하중 오차범위는  ±5%입니다.

한 개당 허용 하중범위가 정해져 있어서, 허용하중범위 내에서만 사용하여야 합니다.

허용하중범위를 미달 또는 초과하게 되면 제진동작이 되지 않으므로, 허용하중범위 내에 있는 제진마운트를 선정하여야 합니다.

스프링 제진대는 TM시리즈 만으로는 사용하기 어렵기 때문에  “설치 브라켓“, “플레이트” 등의 추가 구성이 필요합니다.

그래서 스프링 제진대를 좀더 사용하기 쉽고 또, 쉽게 선정하기 위해, 추가 구성품을 다 갖춘 CTM시리즈를 사용하시는 것이 훨씬 편리합니다.

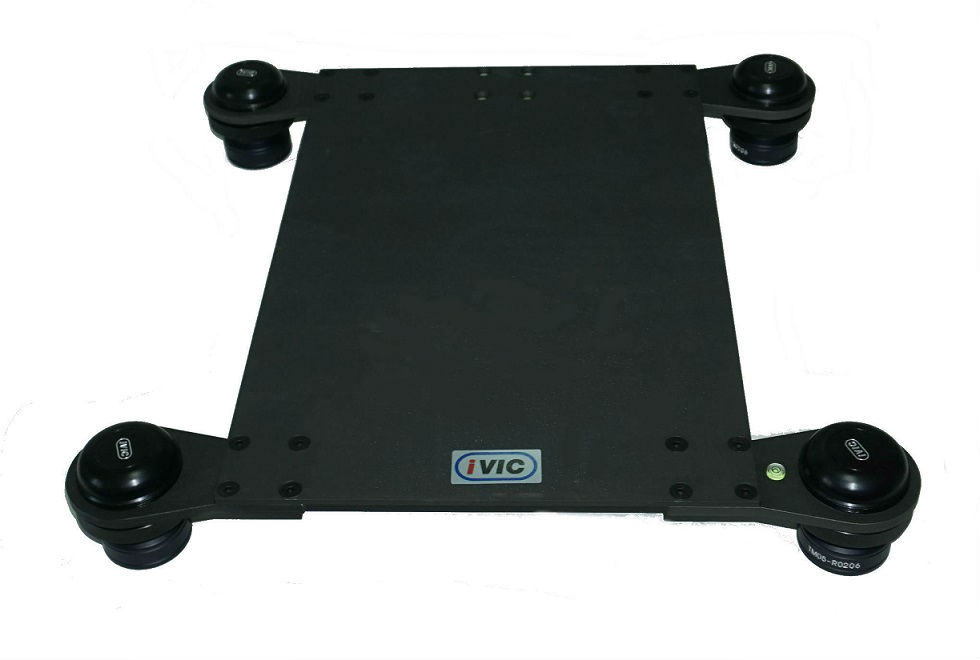

CTM3045-CTM series anti vibration platform-iVIC

CTM series
