PBA시리즈: 소형제진마운트①



연구실험실, 산업현장에 설치된 소형정밀장비의 진동문제를 해결해야하는 경우가 있습니다. 또 가정이나 직장에서도 소형장비에서 발생되는 진동 때문에 난감한 경우도 있습니다.

이런 경우, 대부분 고무판 또는 실리콘 완충재 등을 이용하여 해결하려고 하는데, 이러한 방진재 또는 완충재로는 해결이 되지 않는 경우가 많습니다. 실제 영향을 주는 진동은 100Hz 미만의 진동들이기 때문입니다. 100Hz이하의 진동제거는 코일스프링 방진이 가장 경제적이고 효과적입니다.

그래서 소형장비용 제진/방진에 추천드리는 제품이 PBA시리즈입니다. 저렴한 가격으로 현장대응이 필요하거나, 진동제어가 필요한 현장에 추천드리는 제품이 PBA시리즈 입니다. 먼저 출시된  SBA시리즈는 알루미늄+Steel 재질로 구성된 디자인으로 우수한 내구성과 제진/방진성능으로 정밀광학기기용으로 주로 사용됩니다만, SBA시리즈 보다 좀더 경제적인 가격의 제품이 필요하시면 PBA시리즈를 고려해 볼 수 있습니다.

PBA시리즈는 플라스틱 재질로 되어 있어, 가볍고, 상부하부에 황동재 암나사가 있어 외부기기와 체결이 가능합니다. 만약 저렴한 가격으로 진동제어가 필요한 경우 사용을 적극 추천드립니다.

PBA시리즈의 기본모델은 PBA10, PBA15, PBA40의 3종류로 구성되어 있으며, 각각의 제진/방진가능 하중범위는 아래표와 같습니다.

No
Model
적용하중범위
1
PBA 10
0.5 ~ 1.5 kg/ea
2
PBA 15
1.0 ~ 2.3 kg/ea
3
PBA 40
2.0 ~ 6.0 kg/ea

외부 사이즈는 직경 30mm 높이 42mm이고, 압축Stroke는 약 9mm입니다. 재질은 플라스틱(ABS)이고, 상하부에 황동재질의 M6 Tap이 각각 내장되어 있습니다.

기본 구성품은 상부하우징 1ea, 하부하우징 1ea, 코일스프링 1ea, 미끄럼방지 오링 2ea로 5ea의 부품으로 구성 되어져 있습니다. 미끄럼방지 오링은 필요하지 않으면 조립하지 않고 사용해도 됩니다.

사용 및 설치방법은 SBA시리즈와 PBA시리즈는 동일합니다.

만약, 7kg의 소형장비가 있다면, PBA마운트의 병렬설치를 고려하여 계산하면,

  • PBA10 x 6ea ; [ 0.5~1.5kg/ea x 6ea ] = [ 3.0~9.0kg ] ⇐7kg 적용가능.
  • PBA15 x 4ea ; [1.0~2.3 kg/ea x 4ea ] = [ 4.0~9.2kg ] ⇐7kg 적용가능.
  • PBA40 x 4ea ; [2.0~6.0 kg/ea x 4ea ] = [ 8.0~24kg ]  ⇐7kg 적용불가.

현장에 맞게 선택하여 적용하시면 됩니다.

low frequency mount,  저주파마운트

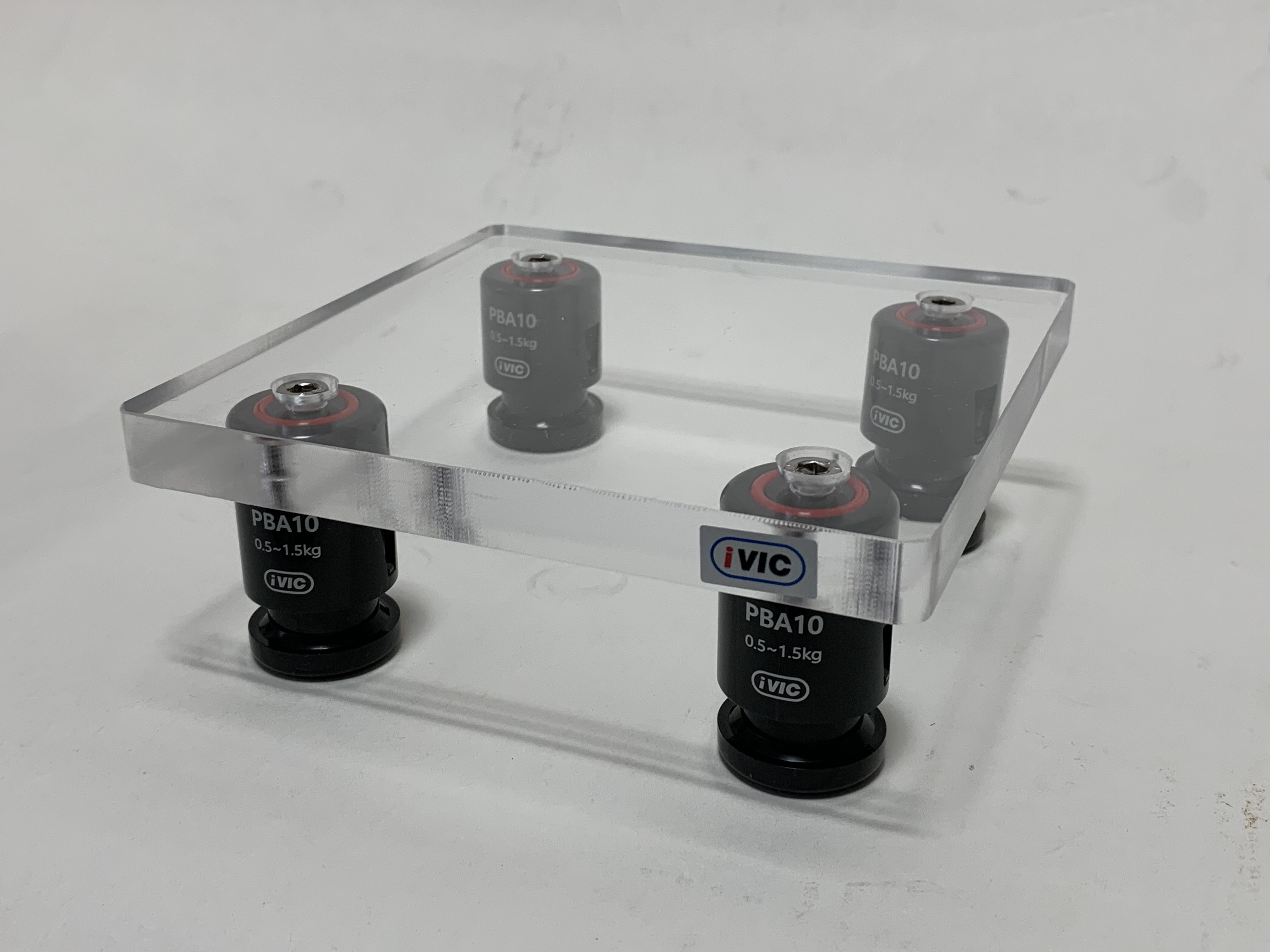

PBA10 x 4ea와 아크릴판 x 1ea

또한 설치시 하부바닥에 설치할 때 브라켓이 필요한 경우가 있는데, 이러한 때에는 하부설치브라켓을 이용하여 설치하면 됩니다.
