CTM 스프링 제진대의 계산(1)

CTM시리즈(스프링 제진대)의 선정에 대한 기본적인 내용을 먼저 살펴보았습니다. ( ※ 참조 : 스프링 제진대의 선정및 설치(1) (2) )

그 이외에도, 사용자의 요구에 따라서, 제진이 필요한 정밀 장비의 편하중 상태하부 BASE 형상을 고려한 최적화된 규격으로 제작(Customized)되어진 스프링 제진대가 필요할 때도 있습니다.

이러한 경우는, TM시리즈(스프링 제진마운트)를 자신의 요구 Spec.에 맞게 구성품을 검토 및 계산 과정을 거쳐 선정하시면 됩니다.

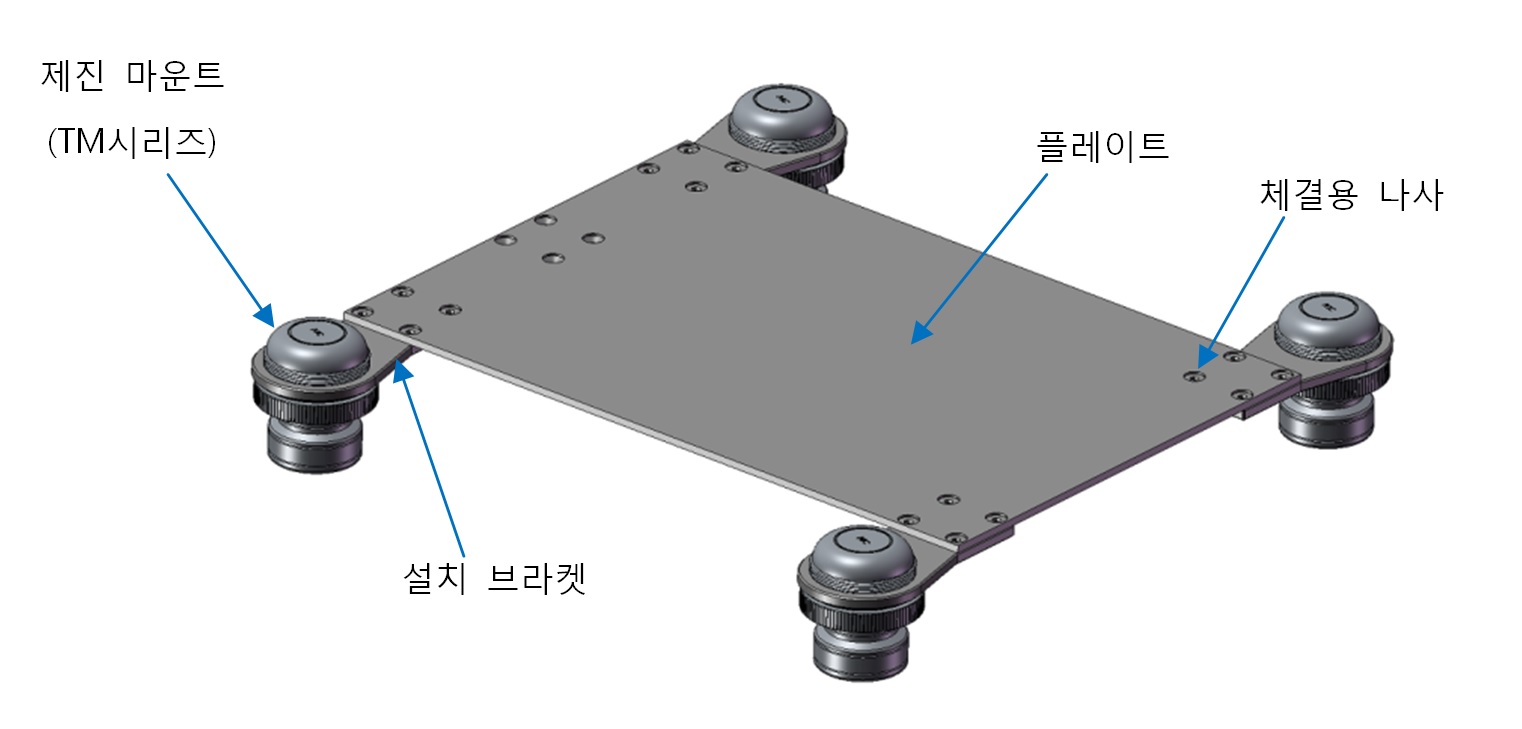

CTM series LAYOUT, 卓上型除振台

스프링 제진대(CTM series)의 기본구성품

우선, 아이빅에서 제작하는 스프링 제진대의 구성품 Spec.을 TM시리즈, 플레이트설치브라켓 순으로 아래의 표로 정리할 수 있습니다.

TM시리즈 Spec >

No Model 허용하중범위(Payload)
1 TM05-R0207 2 ~ 7 kg/ea
2 TM10-R0311 3 ~ 11 kg/ea
3 TM15-R0520 5 ~ 20 kg/ea
4 TM20-R0825 8 ~ 25 kg/ea
5 TM25-R1230 12 ~ 30 kg/ea
  •  TM시리즈 각각의 외곽SIZE는 전 모델 동일합니다.
  •  TM시리즈 허용하중 오차범위는  ±5%입니다.

< 플레이트 Spec >

No 플레이트(Plate) SIZE 중량
1 S-플레이트 W300 x D450 x t4.5 4.5kg
2 M-플레이트 W380 x D580 x t4.5 7 kg
3 L-플레이트 W450 x D600 x t4.5 9 kg

설치 브라켓 Spec >

No 명 칭 중량
1 설치 브라켓 (Mounting Bracket) 0.25 kg



이상의 Spec.으로 아래의 순서대로 장비선정을 검토합니다.

No 순 서 설 명
1 장비 사이즈와 무게를 확인합니다. 장비하중에 적합한 제진마운트(TM시리즈)와 갯수를 선정합니다.
2 장비의 전후좌우의 분포하중을 확인합니다 장비 특성상 특정부분에 하중이 집중되는 부분에 제진마운트 허용하중변경 또는 복수 배치할지를 판단합니다.
3 장비를 올려 놓을 수 있는 적당한 크기의 플레이트(3종)를 선정합니다. 장비하부 크기에 따른 플레이트를 선정하십시오. 만약, 적당한 Size가 없을 시에는 별도SPEC협의를 해야합니다.
4 움직이는 부분이 있는 장비이거나, 높은 무게중심의 장비일 경우, 한 단계 높은 제진마운트를 선정합니다. 장비의 무게중심이 높거나, 하중이동을 빈번히 하는 장비의 경우, 정적인 상태에서 적합한 것보다 한 단계 위의 제진마운트를 선정합니다.

이렇게 스프링 제진대를 선정할 수 있으며,  정량적인 수치를 통한 확인을 하시는 것이 좋습니다.

상기 Spec.과 선정방법으로 몇가지 예제를 직접 계산 해보도록 하겠습니다.
