방진, 제진, 면진 용어의 이해 3

防振(방진)과 除振(제진)의 구분을  제품을 통해 좀더 알아 보겠습니다.

제진되는 방식으로, 저희 아이빅(iVIC) 제품을 예를들어 비교해 보면,


CTM 시리즈는 기본적으로 바닥진동이 제진대로 올라오지 못하도록 하는 제진대(除振台)의 기능을 수행하고 있습니다만, 상부에 올려져 있는 기기의 진동이 외부로 전달되는 것을 차단하는 기능도 하므로 방진대(防振台)도 됩니다.

즉, 제진 및 방진 동시 기능제품이라고 할 수 있습니다.

이것은 CTM시리즈가 제진대 상부와 하부 사이에 코일스프링이 설치된 비교적 단순구조로 구성되어, 진동전파방향에 구분없이 진동전달을 차단할 수 있기 때문입니다.

따라서, 광학현미경처럼 바닥진동이 올라오지 못하도록 하는 제진(除振) 기능을 하고, 오디오 스피커처럼 스피커 진동이 바닥으로 전달 되지 못하도록 방진(防振) 기능도 합니다.

즉, 주변 환경 및 사용조건에 따라 제진과 방진을 모두 할 수 있습니다. 공압 제진대보다 구조가 간단하고, 보수유지도 필요없고, 가격도 경제적인 제진대입니다.

스프링 제진대coil spring vibration isolation system, 螺旋弹簧式 除振台,coil spring type vibration isolation platform, vibration isolation plate

스프링 제진대 (Coil Spring Vibration Isolation Platform)


TAS시리즈는 방진대(防振台)보다는 제진대(除振台)라는  용어를 사용하는데, 그 이유는 정밀계측을 주로 해야 할 제진대 상부의 진동이 바닥진동보다 크다면, 정밀계측실험 자체를 수행하기 어렵게 됩기 때문입니다.

그래서, 바닥에서 올라오는 미세진동을 차단하는 역할을 더 잘 수행할 수 있는 구조로 설계되어있어, 정밀한 계측/관측을 위한 제진대(除振台)로서의 기능을 주로 합니다.

또한, 방진대의 기능으로도 사용 가능하지만, 공압방식 자체가 코일스프링방식보다 제진기능이 더 우수하므로,  제진대(除振台)기능 위주로 많이 사용되고 있습니다.

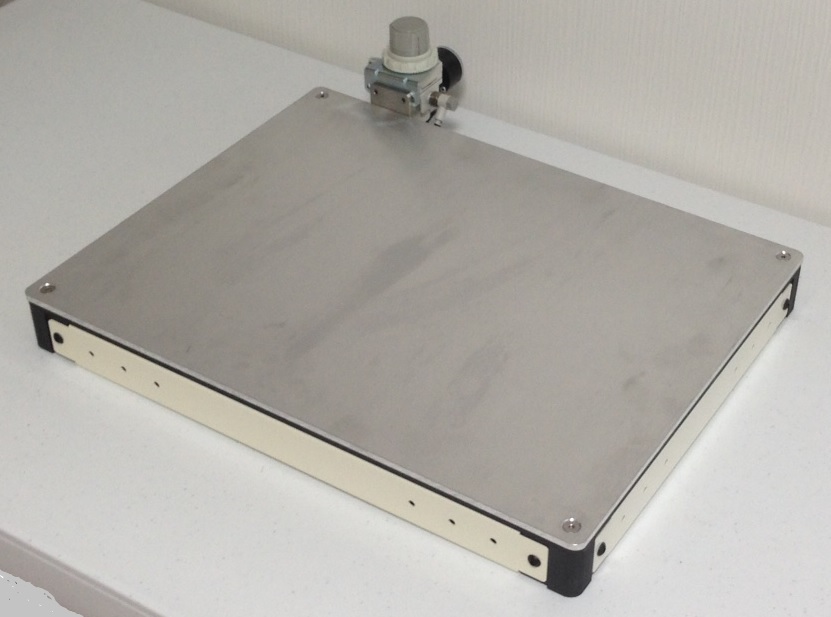

air spring type vibration isolation system platform, thickness 5cm

TAS 공압 제진대 ( Passive Air Spring Vibration Isolation System)
